316L 스테인리스 스틸 금속 3D프린팅 포트폴리오
설계, 출력, 후처리, 활용 사례까지 한 번에 정리
이번 포트폴리오는
금속 3D프린팅 소재 중에서도
활용도가 아주 높은
316L 스테인리스 스틸(316L Stainless Steel)을
중심으로 정리했습니다.
316L은 기존 316 스테인리스보다
탄소 함량이 더 낮은(L = Low Carbon) 저탄소
오스테나이트계 스테인리스입니다.
탄소(C)는 약 0.03% 이하 수준으로 관리되며,
크롬(Cr) 약 16–18%,
니켈(Ni) 약 10–13%,
몰리브덴(Mo) 약 2–3%가 주요 합금 원소입니다.
이 조성 덕분에 316L은
염화이온이 많은 환경
(바닷물, 염분, 화학 플랜트 등)에서도 강한 내식성을 보이고
용접 후에도 입계 부식에 비교적 강하며,
의료용 임플란트·수술 기구에도 널리 쓰일 만큼
생체 적합성이 좋은 소재로 알려져 있습니다.
그래서 316L은 해양 구조물, 화학 플랜트,
식·제약 설비, 의료용 임플란트·수술기구 등에서 오랫동안 검증된 재료입니다.
3D프린팅(AM) 관점에서 본 316L의 기계적 특성
기존 공정(단조/압연) 316L과 비교
일반적으로
전통적 공정(단조/압연)으로 제조된 316L는
아래와 비슷한 범위의 기계적 특성을 갖는 것으로 알려져 있습니다.
인장강도(UTS): 약 485–620 MPa
항복강도(0.2% YS): 약 170–310 MPa
연신율(늘어나는 비율): 약 40–60%
즉, 강도는 충분히 높으면서도 연성이 좋아
연속적인 변형과 충격에 비교적 잘 버티는 소재입니다.
금속 3D프린팅(레이저 PBF, SLM/DMLS) 316L
레이저 파우더 베드 융합(Laser Powder Bed Fusion) 방식,
즉 SLM/DMLS로 출력한 316L은 공정 조건에 따라 다르지만,
여러 자료에서 대략 다음 범위의 수치를 보고합니다.
인장강도(UTS): 약 590–650 MPa
항복강도(YS): 약 480–550 MPa
연신율: 약 35–50%
특징을 정리하면:
전통적인 316L에 비해 항복·인장강도가 상당히 높은 편입니다.
대신 조건에 따라 연신율이 다소 떨어지거나, 충격 인성이 낮게 나오는 연구도 있습니다.
즉, 3D프린팅 316L = 강도는 매우 우수하지만,
설계·후처리·빌드 방향을 신중하게 잡아야 하는 재료라고 이해하시면 좋습니다.
316L에 적합한 금속 3D프린팅 방식과 설계 포인트
대표 방식: SLM / DMLS (Laser Powder Bed Fusion)
316L은 금속 3D프린팅 중에서도 레이저 파우더 베드 융합(L-PBF) 계열, 즉
SLM (Selective Laser Melting)
DMLS (Direct Metal Laser Sintering)
에서 가장 널리 사용되는 소재 중 하나입니다.
이 방식은 미세한 316L 금속 파우더를 얇은 층으로 깔고,
레이저로 국부 용융·응고를 반복해 3D 형상을 쌓아 올립니다.
일반적인 장비 기준으로는:
레이어 두께: 약 0.04–0.08 mm 수준
최대 빌드 사이즈(316L): 약 390 × 390 × 290 mm급 장비가 상용 서비스에서 흔히 사용됩니다.
아이컨택이 제공하는 316L 금속 출력도 이러한 SLM 기반 공정을 사용합니다.
316L 금속 3D프린팅에서 설계 시
꼭 챙겨야 할 포인트만 정리하면 다음과 같습니다.
최소 벽 두께
일반적설인 설계 가이드에서 제시하는 316L 벽 두께는 대략 다음과 같습니다.
이론적 최소: 0.5–1.0 mm 수준(소형, 비구조 부품)
일반 서비스 권장: 최소 1.5 mm,
실제 구조 부품 권장: 2.0 mm 이상
저희가 제시 하는 기준 역시
“시각적 샘플/장식 목적”
→ 1.5 mm 근처까지는 검토 가능
“기계적 하중·조립이 걸리는 구조부품”
→ 2.0 mm 이상 확보를 기본 추천
내부 채널 & 파우더 배출
316L SLM 공정에서는 내부
채널·냉각관·매니폴드를 설계할 수 있다는 것이 핵심 장점입니다.
다만 다음 사항을 지켜야 합니다.
내부 채널 직경은 가능하면 2.0–3.0 mm 이상 확보
가급적 완전 원형보다는 물방울/타원형 형태가 처짐·서포트 문제를 줄이는데 유리
파우더가 갇히지 않도록 파우더 이스케이프 홀(분리 배출 구멍) 설계 필수
매우 긴 채널은 유체 저항·세척성까지 함께 고려
오버행 각도 & 서포트
레이저 PBF의 일반적인 기준은 45° 이하의 오버행에서 서포트가 필요해지는 경우가 많습니다.
316L은 고온에서 용융되므로, 열응력·뒤틀림까지 고려해 서포트 전략을 세워야 합니다.
표면 거칠기 & 후가공
SLM 316L의 as-built(출력 그대로) 표면은 일반적으로
Ra ≈ 3.2 ~ 12 µm 사이의 거칠기로 제시되는 경우가 많습니다.
따라서,
슬라이딩이 많은 부품,
씰링 면,
조립 시 맞물리는 정밀 면
등은 추가 가공(선반·밀링), 샌딩, 샷피닝, 전해연마, 폴리싱 등을 통해 Ra 1 µm 이하 수준으로 낮추는 것이 일반적입니다.
복잡한 내부 채널이 있는 냉각 구조물 / 금형 인서트
목적
사출 금형/다이캐스팅 금형의 사이클 타임 단축,
온도 분포 균일화,
열 피로 감소.
설계 포인트
제품 형상을 따라가는 컨포멀(Conformal) 냉각 채널
채널 직경 3–5 mm, 이스케이프 홀 2개 이상 확보
벽 두께: 2.5–3.0 mm 이상
실제 해외 케이스 스터디에서도, 금속 3D프린팅으로 코일형 냉각 채널을 구현해 부품을 더 컴팩트하게 만들고, 열 효율과 소비전력을 동시에 개선한 사례가 보고되어 있습니다.

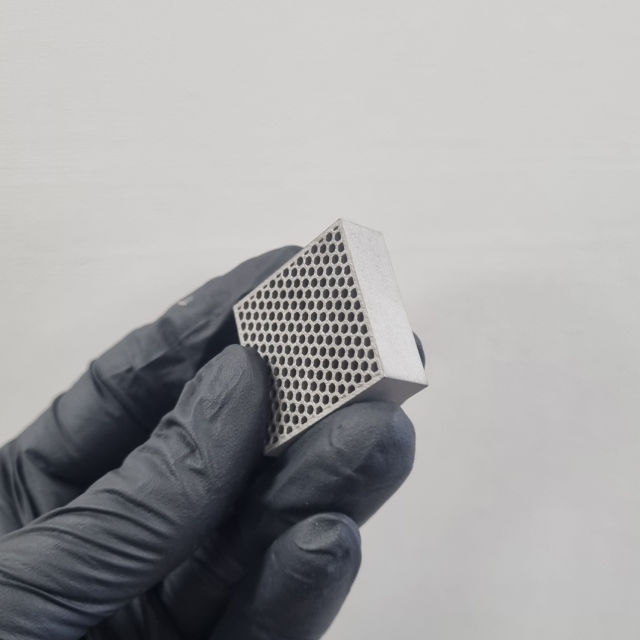

격자 구조를 포함한 경량 브라켓 / 탑올로지 최적화 부품
목적
항공·우주·자동차 부품 등에서 강성은 유지하면서 무게를 크게 줄이는 것.
연구와 산업 사례에서는
316L 금속 3D프린팅으로 격자 구조(lattice) + 탑올로지 최적화를 적용해
30~60% 수준의 경량화를 달성하면서도
충분한 강도를 확보한 사례들이 다수 보고됩니다.
맞춤형 의료용 임플란트 / 수술기구
316L은 오래전부터 임플란트 및 의료 기구용 소재로 사용되어 왔습니다.
구조용 정형외과 임플란트(플레이트, 스크류, 일부 관절 구성품 등)
수술용 기구(겸자, 지그, 가이드)
시험/연구용 맞춤형 인체 모형 파트
특히 3D프린팅과 결합하면, 환자 CT/3D 스캔 데이터 기반 맞춤형 형상으로 제작할 수 있다는 점에서 큰 장점이 있습니다.
주의 포인트
실제 인체 삽입용 임플란트는 의료기기 인허가·멸균·표면 처리·추적 관리가 필수입니다.
316L 금속 3D프린팅은 연구·개발·시제품·수술 가이드·모델링용 목적으로 사용하는 것을 전제.

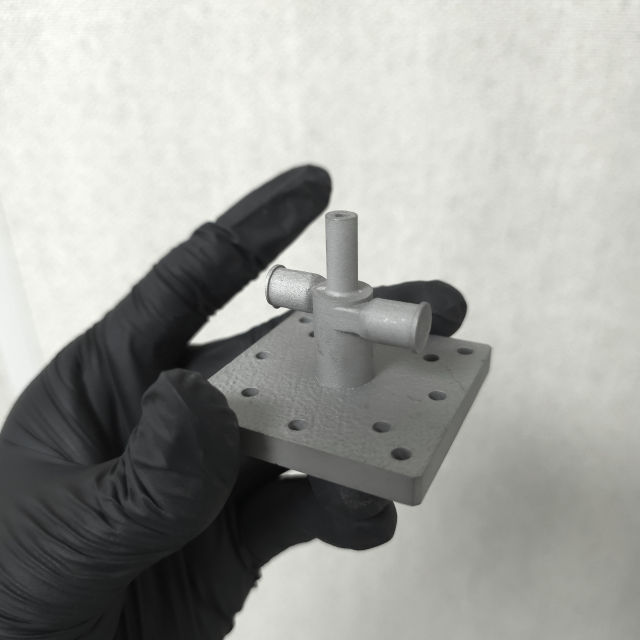

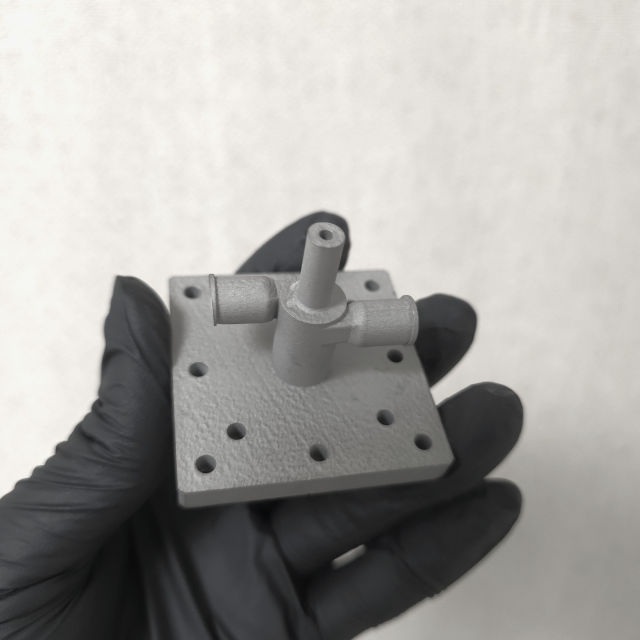

해양·화학·공정 설비용 내식 부품
316L의 특징인 Mo 합금 + 저탄소 조성은, 염화이온과 각종 화학 약품에 노출되는 환경에서 큰 강점이 있습니다.
적용 예
해양 구조물/선박용 밸브 바디, 임펠러, 커넥터
화학 플랜트의 배관 부품, 매니폴드, 센서 하우징
식·제약 설비용 클린 구조 파트, 세척 용이한 일체형 부품
3D프린팅을 사용하면,
기존에 용접/조립으로 이어 붙이던 형상을 단일 부품으로 통합할 수 있고,
내부 유체 흐름에 맞춘 곡선형 채널 설계로 압력 손실과 세척성까지 함께 개선할 수 있습니다.
316L 금속 3D프린팅의 장단점 & 체크리스트
✅ 장점 요약
높은 설계 자유도
내부 채널, 격자 구조, 복잡한 곡면 등 기존 가공으로는 어려운 형상을 구현 가능
우수한 내식성 + 충분한 강도
염화 환경·화학 환경·의료 환경까지 폭넓은 어플리케이션에 대응
3D프린팅 상태에서도 590–650 MPa 수준의 인장강도와 35–50%대 연신율이 보고됨.
소량·맞춤 생산에 최적
다품종 소량 생산, 커스터마이징, 디자인 반복 수정에 유리
부품 통합 및 경량화에 강함
여러 부품을 하나로 통합해 조립·용접 포인트, 누설 리스크 감소
탑올로지 최적화·격자 구조를 통해 경량화와 고강도 동시 달성
❗ 단점 및 주의사항
표면 거칠기와 후처리 비용
기본 표면이 조도 Ra 3.2–12 µm 수준이라, 기능 면은 가공 또는 연마 필수인 경우가 많음
재료·공정 비용
분말 재료 가격, 장비 단가, 후처리까지 고려하면 기존 가공 대비 단가가 높을 수 있음
다만 복잡 형상·부품 통합·금형 수명 향상 등 총비용 관점에서는 오히려 유리해질 수 있음
기계적 성능의 방향성·공정 의존성
빌드 방향(XY/Z)에 따라 강도·연신율이 달라지고, 공정·열처리 조건에 따라 값이 크게 변동함
따라서 시험 데이터 기반 설계, 안전율 확보가 중요
빌드 사이즈·형상 제한
장비 빌드 볼륨(예: 390 × 390 × 290 mm) 안에 형상이 들어가야 하고,
너무 얇은 벽, 과도한 오버행, 파우더가 빠져나갈 수 없는 내부 구조 등은 금지·조정 필요
