성공적인 3D프린팅 출력을 위한 필수적인 가이드라인

3D프린팅 오차정밀도 완벽 가이드 : 기술별 정확도 비교와 출력 팁


오차정밀도가 왜 중요한가?

3D프린팅 오차 정밀도란 설계된 디지털 모델 치수와 실제 3D프린트 출력물 치수 사이의 차이를 말합니다.

이 차이가 작을수록 정밀도가 높고, 부품 간 조립 적합성도 좋아집니다.


만약 오차를 간과하면 부품이 서로 너무 헐겁거나 꽉 끼어 맞지 않아 문제를 일으킬 수 있습니다.

예를 들어 기계 부품을 조립할 때 설계대로 치수가 나오지 않으면, 움직이는 부품이 걸리거나 유격이 생겨 성능에 영향을 줄 수 있습니다.


따라서 3D프린터로 출력할 때는 처음부터 원하는 공차(tolerance)를 고려하여 디자인하고 출력하는 것이 중요합니다

특히 캡스톤 디자인이나 프로토타이핑과 같이 정밀도가 요구되는 프로젝트에서, 3D프린팅 업체 출력대행 서비스를 이용하기 전에 각 기술의 오차 범위를 파악해두면

시행착오를 줄일 수 있습니다.




3D프린팅 정확도에 영향을 주는 요인


여러 3D프린팅 기술 공정들은 각각 다른 정확도 특성을 보입니다. 출력 정밀도에 영향을 미치는 주요 요인은 다음과 같습니다.

  • 출력 방식 및 해상도
    - 3D프린팅 기술마다 해상도와 정밀도가 다릅니다.
    예를 들어 FDM(필라멘트 적층)은 층을 쌓는 방식 특성상 해상도가 비교적 낮아 정밀도가 제한적이고,
    미세한 부분 표현에 한계가 있습니다.

    반면 SLA(광경화성 수지 조형)나 SLS(선택적 레이저 소결)은 더 고해상도 출력이 가능해 보다 엄격한 공차를 구현할 수 있습니다.
    즉, 출력 기술 선택 자체가 달성 가능한 오차 수준을 결정짓는 중요한 요인입니다.

  • 재료의 수축 및 내부 응력
    열을 사용하는 적층 공정(FDM, SLS, MJF 등)에서는 재료가 식으며 열수축이 발생하고 내부 응력이 쌓입니다.
    냉각 과정에서 수축이 불균일하면 특정 부위 치수가 줄어들거나 한쪽으로 휘어 뒤틀림(warping)이 생길 수 있습니다.
    금속 파우더를 레이저로 녹이는 SLM(금속 3D프린팅) 공정도 비슷하게 냉각 시 수축 변형을 겪습니다.
    이러한 열변형은 출력물 전체적인 치수 정확도에 영향을 미치는 핵심 원인입니다.

  • 레이어 두께와 적층 오차
    모든 3D프린팅은 디지털 모델을 얇은 층(layer)으로 잘라 쌓아올리는 방식입니다.
    프린터가 설정된 레이어 두께가 미세하게 변동되거나, 녹은 재료가 예상보다 퍼지면 실제 출력물 크기가 설계보다 커질 수 있습니다.
    예를 들어 SLA 같은 광경화 수지의 경우 경화 레이저 강도에 따라 수지가 과다 경화되어 과다 수축되거나,
    SLS/MJF 분말은 융착 정도 차이로 오차가 발생할 수 있습니다.
    이러한 적층 단위의 미세한 오차들이 누적되어 최종 치수에 영향을 줍니다.

  • 후처리 공정
    출력 후 진행하는 후가공도 정밀도에 영향을 줍니다.
    예를 들어 지지대를 제거하거나 사포질, 폴리싱, 코팅 등을 하면 표면이 일부 깎이거나 도료 두께가 추가되어 치수가 변할 수 있습니다.
    날카로운 모서리는 샌딩/샷블라스트 과정에서 약간 무뎌지거나 둥글게 바뀌기도 합니다.
    따라서 중요한 치수나 면은 후처리 단계에서 손상되지 않도록 설계 단계에서부터 여유를 두는 것이 좋습니다.

  • 장비 설정 및 보정
    3D프린터의 보정 상태도 정확도에 큰 영향을 줍니다.
    출력기의 노즐 직경, 레이저 스폿 크기, 적층 정렬 오차 등이 모두 최종 치수 정밀도에 관여합니다.
    예를 들어 FDM에서 압출량 설정이 과하면 재료가 과적층되어 부품 치수가 늘어나고, 레이어 높이가 너무 높으면 층간 접착이 불량해지기도 합니다.
    전문 3D프린팅 업체들은 장비를 정밀 캘리브레이션하여 이러한 오차 요인을 최소화하고 있습니다.
    (아이컨택 엔지니어팀은 축적된 경험을 바탕으로 출력 파라미터를 세부 조정하여 매 프로젝트마다 높은 정밀도를 달성하고 있습니다.)

    참고:
    매우 높은 치수 정밀도가 필요한 경우 3D프린팅만으로는 한계가 있을 수 있습니다. (주)아이컨택에서는 “정밀 가공을 원하면 CNC 가공으로 진행할 수 있으며,
    CNC 밀링이 일반적으로 ±0.05~0.1mm 이내의 더욱 엄격한 공차를 달성할 수 있습니다.
    즉, 3D프린팅은 자유로운 형상 구현이 장점이지만 3D프린팅 업체와 상의하여 요구 정밀도에 따라 적절한 공정을 선택하는 것이 중요합니다.




3D프린팅 공정별 오차 정밀도 비교

산업용 3D프린팅 기술마다 달성 가능한 허용 공차(tolerance)가 다릅니다.
아래는 대표적인 3D프린팅 방식별 치수 정밀도(±오차) 비교입니다 (전제: 출력물에 뒤틀림 변형이 없을 경우 기준)

  • SLA (광조형 수지)
    – ±0.2mm (100mm 이하),
    – ±0.3% (100mm 초과)의 높은 정확도를 제공합니다.
    얇은 레이어(일반적으로 50μm)와 정밀한 레이저로 미세 특징 구현에 유리하며, 표면도 매끄럽습니다.
    아이컨택의 SLA 출력 재료 스펙은 모든 SLA 레진에 이 정도 공차를 적용하고 있으며,
    즉 레진 프린터는 작은 부품이나 정밀 모델 제작에 매우 유리합니다.

  • SLS (나일론 분말)
    – ±0.2~0.3mm (100mm 이하),
    – ±0.3~0.4% (100mm 초과) 정도의 정밀도를 달성합니다.
    SLS는 레이저로 폴리머 분말을 소결하는 방식으로, 서포트 없이도 복잡한 구조를 만들 수 있지만 냉각 시 분말 수축으로 약간의 변형이 생길 수 있습니다.
    일반적으로 ±0.3mm 및 큰 치수에서는 ±0.4% 정도를 보는 것이 안전합니다.
    SLS 출력물은 나일론 소재 특유의 강성과 내열성을 지니며 기계적 특성이 균일해 최종 부품으로도 활용되지만, 치수 방면에서는 약간 여유를 고려해야 합니다.

  • MJF (멀티 젯 퓨전)
    – ±0.3mm, ±0.4% 정도의 공차로 SLS와 유사한 수준의 정밀도를 보입니다.
    MJF 역시 나일론 분말을 층층이 융착하지만, 분말에 도포한 흑색 에이전트와 열원으로 융합하는 HP사의 기술로 균일한 수축과 뛰어난 기계적 특성이 장점입니다.
    MJF 출력물의 치수 정확도는 SLS와 동일하게 취급되며, 약 ±0.3mm 내외의 오차 범위를 갖습니다.
    SLS/MJF 모두 3D프린팅 업체 출력대행 서비스에서 널리 사용하는 나일론 기반 공정으로, 프로토타입부터 최종 사용 부품까지 활용도가 높습니다.

  • FDM (필라멘트 적층)
    – ±0.3mm, ±0.4% 정도의 정밀도를 가집니다.
    FDM은 가장 대중화된 3D프린터 방식으로 PLA, ABS 같은 플라스틱 필라멘트를 노즐로 녹여 쌓습니다.
    적층 두께(일반적으로 0.2mm)와 재료 수축 영향으로 공차가 다소 큰 편이며,
    표면 품질이나 미세 디테일에서는 앞선 공정들보다 떨어집니다.
    따라서 큰 부품이나 시제품을 저렴하게 제작할 때 주로 쓰이고, 매우 정밀한 치수가 요구되는 경우엔 보정값 적용 등 설계 단계의 추가 고려가 필요합니다.
    다만 (주)아이컨택에서는 SLA를 통한 대량 생산이 가능하기 때문에 FDM의 장비보다 SLA의 고정밀 프린팅을 더욱 저렴한 가격에 할 수 있다고 합니다.

  • SLM (금속 레이저 소결)
    – ±0.3mm, ±0.4% 내외의 공차로 금속 부품을 직접 출력합니다.
    SLM은 스테인리스 316L 등의 미세 금속 분말을 강력한 레이저로 녹여 적층하는데,
    복잡한 금속 부품을 3D프린트로 제작할 수 있다는 점이 혁신적입니다.
    다만 표면 거칠기(Ra 3.2~6.3)와 미세 치수 편차가 발생할 수 있어 매우 매끈한 마감이나 정밀 치수가 필요한 경우 후가공(밀링, 연마 등)을 병행해야 합니다.
    특히 내부 빈 공간이나 채널이 있는 SLM 출력물은 약 ±0.5mm 이내의 추가 오차가 생길 수 있다고 하므로
    금속 출력물은 설계 시 여유 공간을 두거나 출력 후 치수 가공을 고려하는 것이 좋습니다.

  • 기타/특수 공정: (주)아이컨택 기준으로 풀컬러 수지 출력(FCP) 같은 특수 방식도 존재하는데, 일반적인 단색 출력보다 두께 제한이 크고(최소 34mm 권장)
    정밀도도 재질 특성상 ±0.20.~ 3mm 수준으로 안내됩니다.
    풀컬러 출력은 색상 표현에 유리하지만 소재 강도가 낮아 치수 안정성이 떨어질 수 있으므로, 디자인 단계에서 충분한 두께 보강이 필요합니다.



*아래 표는 모델 (부품, 제품)에 자체에 대한 전체적인 오차 범위 입니다.

장비 타입100mm 이내100mm 초과
SLA (레진)

± 0.2mm

± 0.3%
FCP (레진)
SLS (나일론)± 0.3mm
± 0.4%
MJF (나일론)
FDM (플라스틱)
SLM (금속)

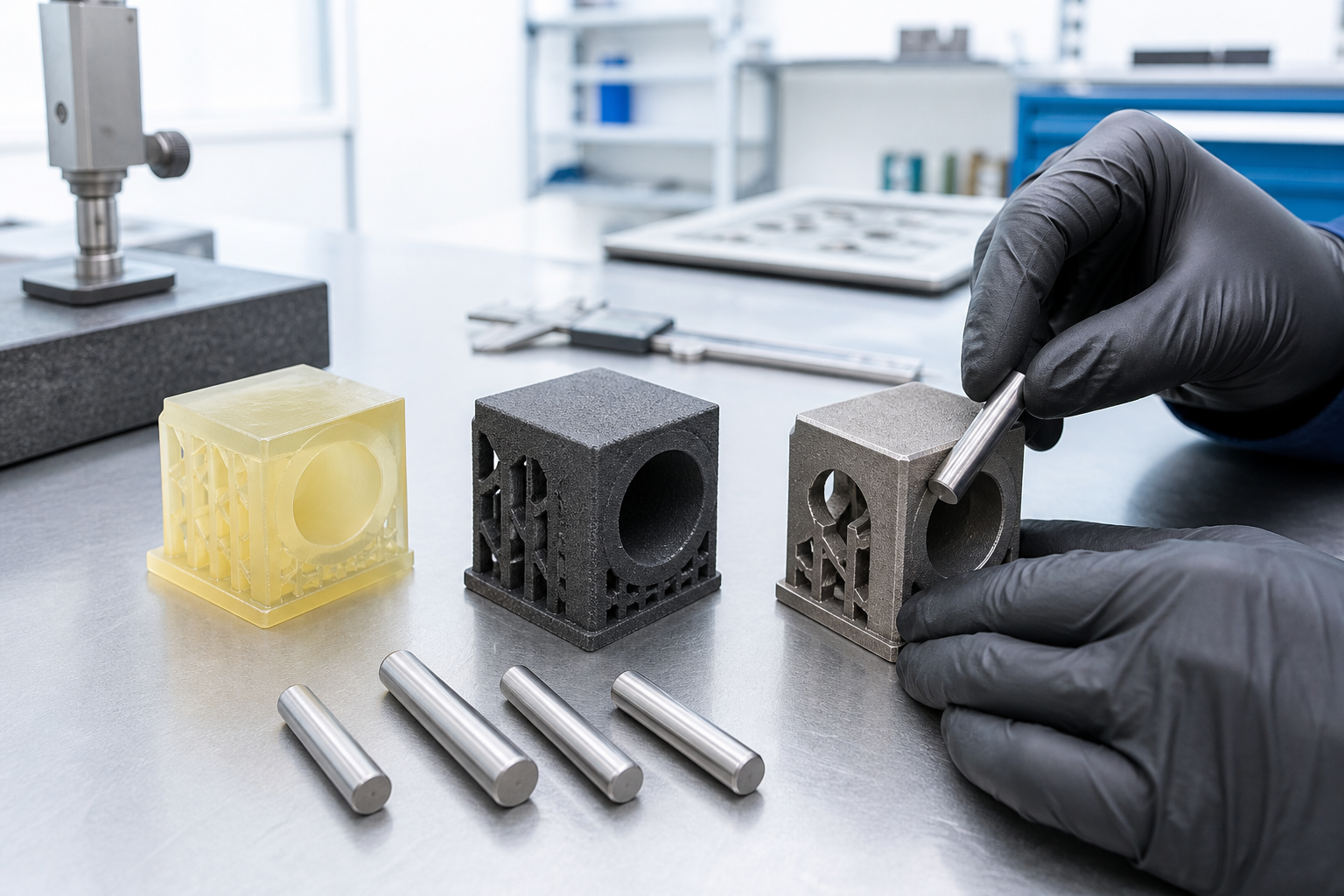

홀(구멍) 치수 및 조립 맞춤 정밀도

위에서 다룬 것은 부품 전체 치수에 대한 오차 범위이고,
나사 구멍이나 조립공과 같은 홀(hole) 치수에는 별도의 공차 기준이 적용됩니다.
3D프린팅 출력물에서 홀은 재료 수축으로 설계보다 지름이 작아지는 경향이 있습니다.
각 기술별 홀 정밀도는 다음과 같습니다.

  • SLA, SLS, MJF (수지/나일론 계열)
    ±0.3mm 정도의 홀 지름 오차를 예상합니다.
    예를들어 지름 10mm로 모델링한 구멍이라면 실제 출력 시 약 9.7mm~10.3mm 범위가 될 수 있습니다.
    수지나 나일론 분말 모두 출력 후 냉각되면서 약간씩 수축하기 때문에 발생하는 현상입니다.

  • FDM (플라스틱)
    약 ±0.4mm 정도로, 수지 방식보다 다소 큰 편차가 생길 수 있습니다.
    FDM은 노즐 직경 및 적층 결합상태의 영향으로 작은 홀은 메워지거나 변형될 가능성이 있어,

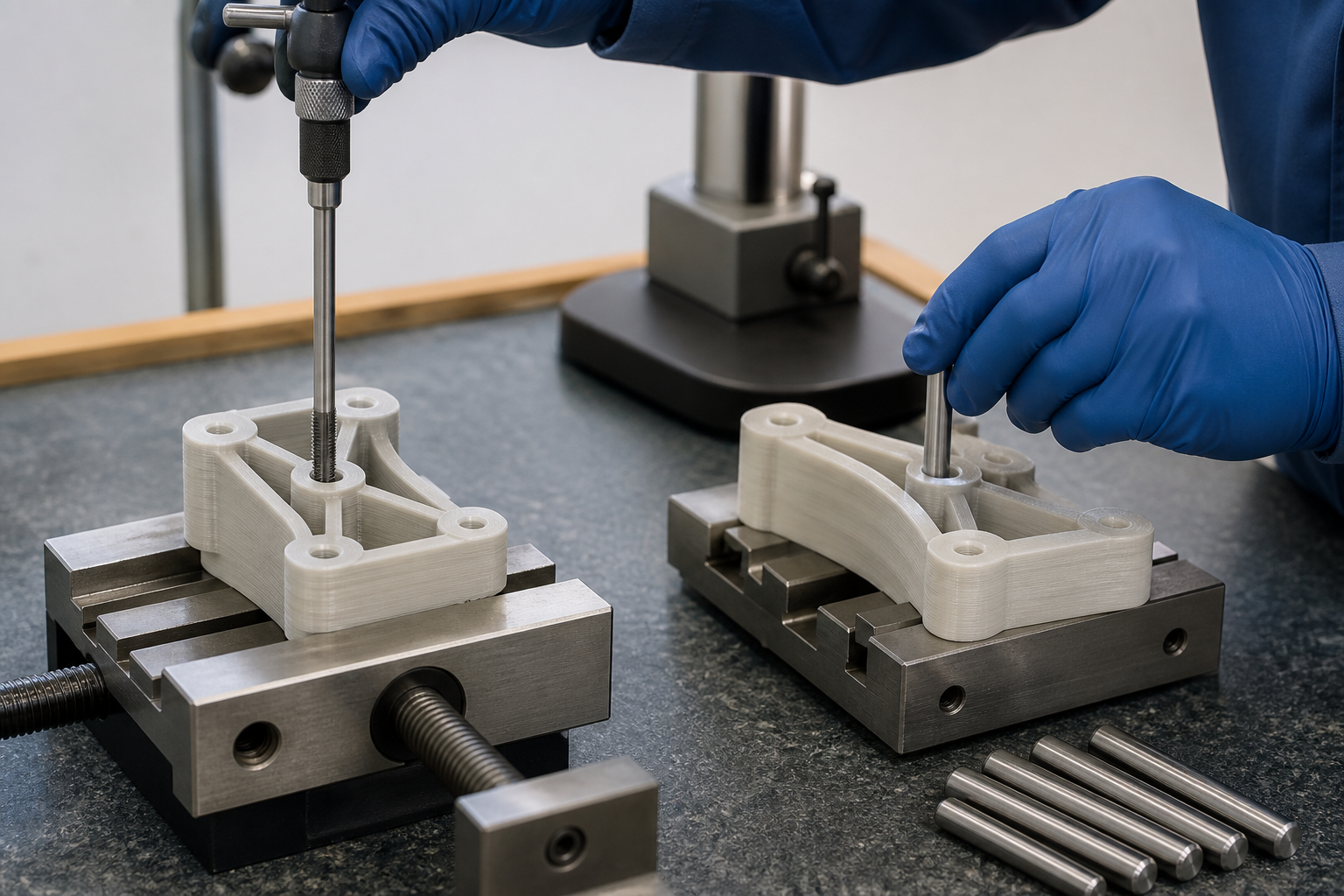

    필요 시 드릴로 후가공하는 것을 권장합니다.

  • SLM (금속)
    약 ±0.5mm 정도로 홀 지름 오차 폭이 가장 큽니다.

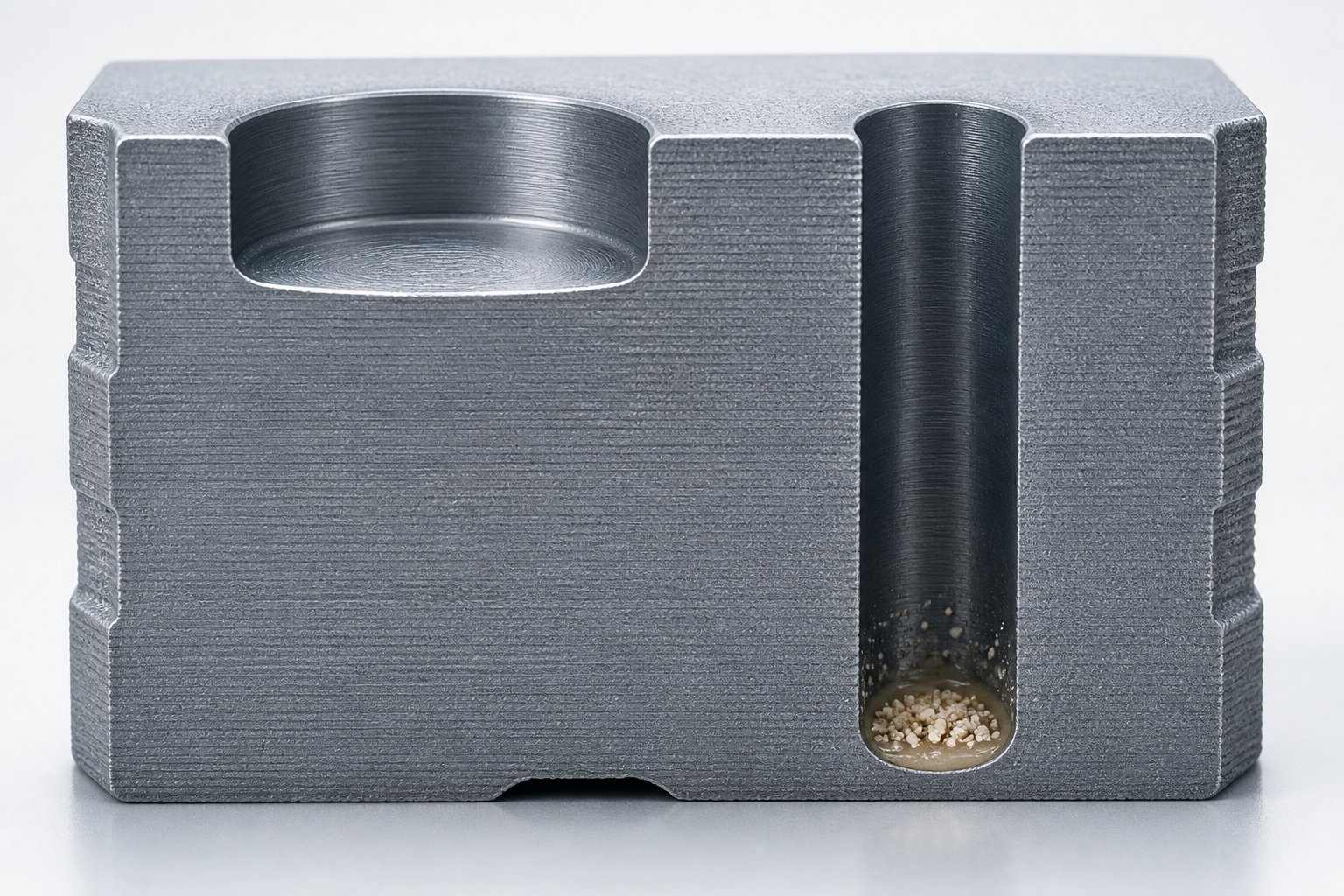

    금속 분말 출력은 소재 수축률이 높고 서포트 제거 등 후처리 과정에서 변형이 생길 수 있어, 금속 부품의 중요한 구멍은 애초에 작게 출력한 뒤
    나중에 정밀 보링이나 탭 가공을 하는 방식이 추천됩니다.
    “구멍과 나사산 정밀도가 중요할 경우 출력 단계에서 약간 여유를 두고, 후속 드릴 작업으로 마무리하는 것이 좋습니다."



*아래 표는 3D프린팅 부품에 홀을 생성했을 경우의 오차 범위 입니다.

장비 타입홀 생성 오차 범위
SLA (레진)
± 0.3mm

FCP (레진)

SLS (나일론)
MJF (나일론)
FDM (플라스틱)
± 0.4mm
SLM (금속)
± 0.5mm






오차와 뒤틀림을 줄이는 설계 전략

3D프린팅의 정밀도 한계를 극복하고자 한다면, 출력 전 설계 단계에서부터 아래와 같은 전략을 고려해볼 수 있습니다.

  • 균일한 두께 및 대칭 구조
    부품의 벽 두께를 가능한 한 균일하게 하고, 전체 형상이 좌우/상하 대칭을 이루도록 설계합니다.
    두꺼운 부분과 얇은 부분이 붙어 있으면 냉각 수축률 차이로 한쪽이 휘어질 수 있으므로, 치수 안정성을 위해 일정한 두께를 유지하는 것이 좋습니다.

  • 예상 수축률 보정
    재료별로 수축률 데이터를 참고하여, 출력 시 수축이 분명히 예상된다면 모델링 단계에서 미리 치수를 보정합니다.
    예를 들어 100mm 길이의 ABS 부품이 약 1% 줄어들 것으로 예상된다면, 처음부터 101mm로 모델링해 출력 후 목표 길이로 수렴하게 만드는 방식입니다.

  • 보강 구조 활용
    얇고 넓은 판형 부품이나 큰 면적 구조물에는 리브(Rib)나 브리지/거더 등을 추가해 뒤틀림을 방지합니다.
    내부에 격자 구조를 설계해 중량을 줄이고 응력 분산을 유도하면 수축 변형을 완화할 수 있습니다.
    단, 나중에 제거하기 어려운 구조는 피해야 합니다.

  • 서포트 구조 최적화
    SLA, SLM, FDM처럼 서포트가 필요한 공정의 경우 지지대가 부족하면 중간부터 레이어가 처지거나 휠 수 있으므로
    꼭 필요한 곳에는 충분히 서포트를 배치합니다.
    반대로 불필요한 서포트는 후처리 때 자국을 남기고 치수를 변화시킬 수 있으므로 최소화하는 균형이 필요합니다.

  • 후처리 영향 감안
    중요 치수가 있는 면은 후처리 때 손상되지 않도록 출력 방향을 결정하고,
    표면 연마나 도색 두께를 감안하여 미리 모델에 여유를 줍니다.
    예를 들어 도색으로 0.1~0.2mm 두께가 추가될 예정이라면, 그만큼 해당 치수를 작게 설계해 최종 완성 치수를 맞추는 식입니다.

  • 부품 분할 출력
    큰 부품을 한 번에 출력하기보다, 정밀도가 요구되는 부분은 별도 출력 후 조립하는 방법도 고려하세요.
    필요시 후가공(나사 탭 낸 후 조립 등)을 통해 치수를 보정하면 전체적으로 더 높은 정밀도의 결과물을 얻을 수 있습니다.

이처럼 출력 공정의 한계와 리스크를 미리 인지하고 대처하면, 3D프린팅으로도 충분히 균형 잡힌 정확도의 결과물을 만들 수 있습니다. (주)아이컨택 등 전문 3D프린팅 업체들은 의뢰 단계에서부터 두께, 뒤틀림 위험 등을 세심히 검토해주므로 이러한 가이드라인을 적극 활용해보는 것도 좋습니다.





정확도를 관리하며 3D프린팅 활용하기

3D프린팅 오차정밀도에 대한 이해와 관리 방법을 정리하면 다음과 같습니다.
먼저 출력 기술별 특성을 파악해, 프로젝트에 가장 적합한 방식(SLA, SLS, MJF, FDM, SLM 등)을 선택해야 합니다.
각 기술의 표준 허용 오차를 참고하여 예상 정밀도를 설정하고 설계 단계에서 수축이나 뒤틀림 요인을 최소화하는 전략을 적용합니다.
또한 출력 후 필요한 치수 보정 작업(CNC 가공, 후처리)을 염두에 두면 더욱 정확한 결과물을 얻을 수 있습니다.


마지막으로, 신뢰할 만한 3D프린팅 업체 출력대행 서비스와 소통하는 것이 중요합니다. (주)아이컨택과 같은 전문 업체들은 각자 축적한 노하우로 높은 품질과 정밀도를 달성하고 있으며,
공정별 상세 가이드와 지원을 제공합니다.
