3D 프린팅 부품 뒤틀림 및 변형 방지 가이드
500mm 이상의 대형 3D 프린팅 부품을 제작할 때,
출력물의 뒤틀림(warping) 및 형태 변형은 매우 흔한 문제입니다.

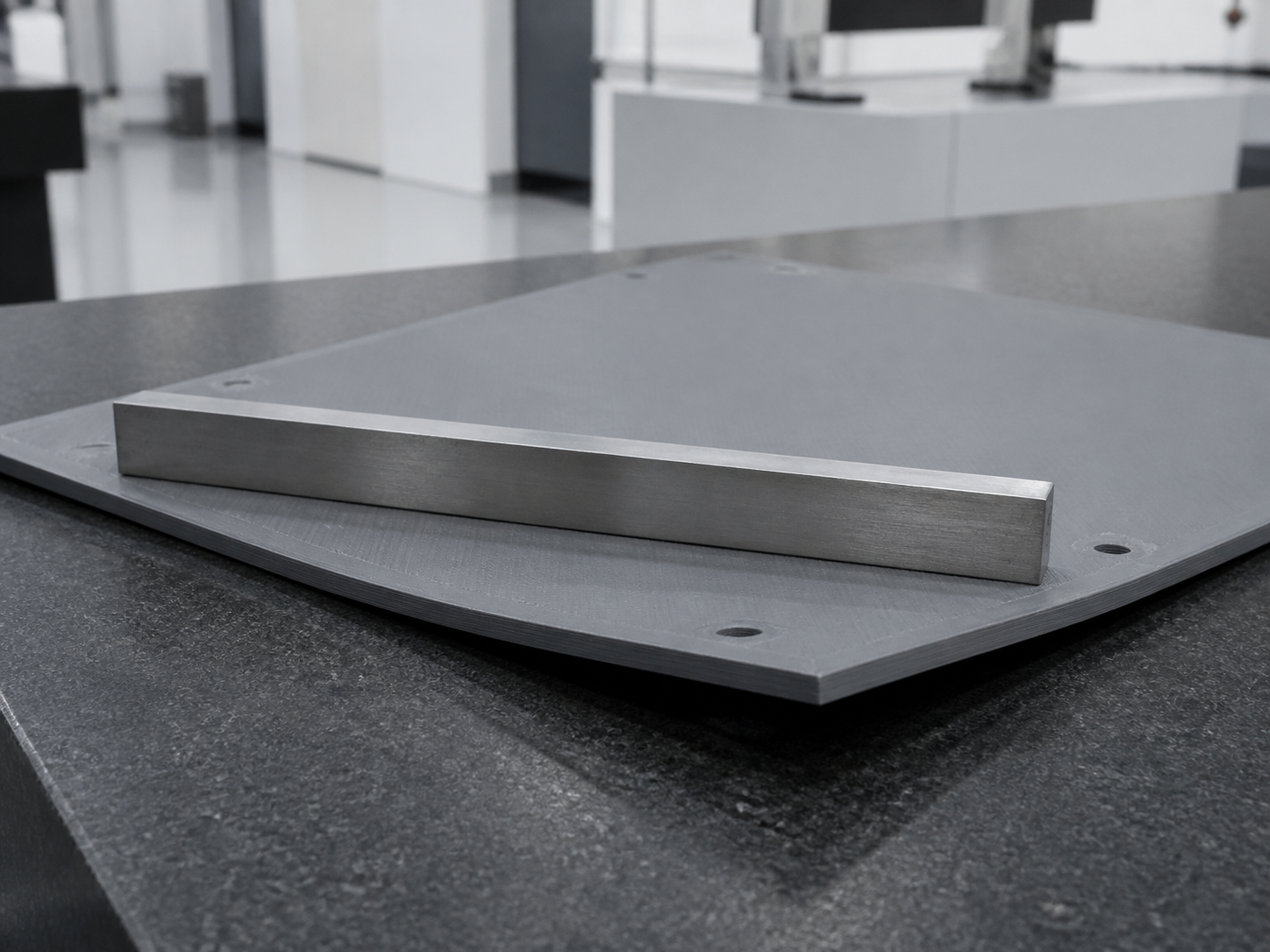

프린팅 초기에 빌드 플랫폼에 잘 접착되었던 모델의 가장자리나 넓은 평면이,
인쇄 도중 서서히 들뜨거나 식으면서 휨 현상이 발생할 수 있습니다.

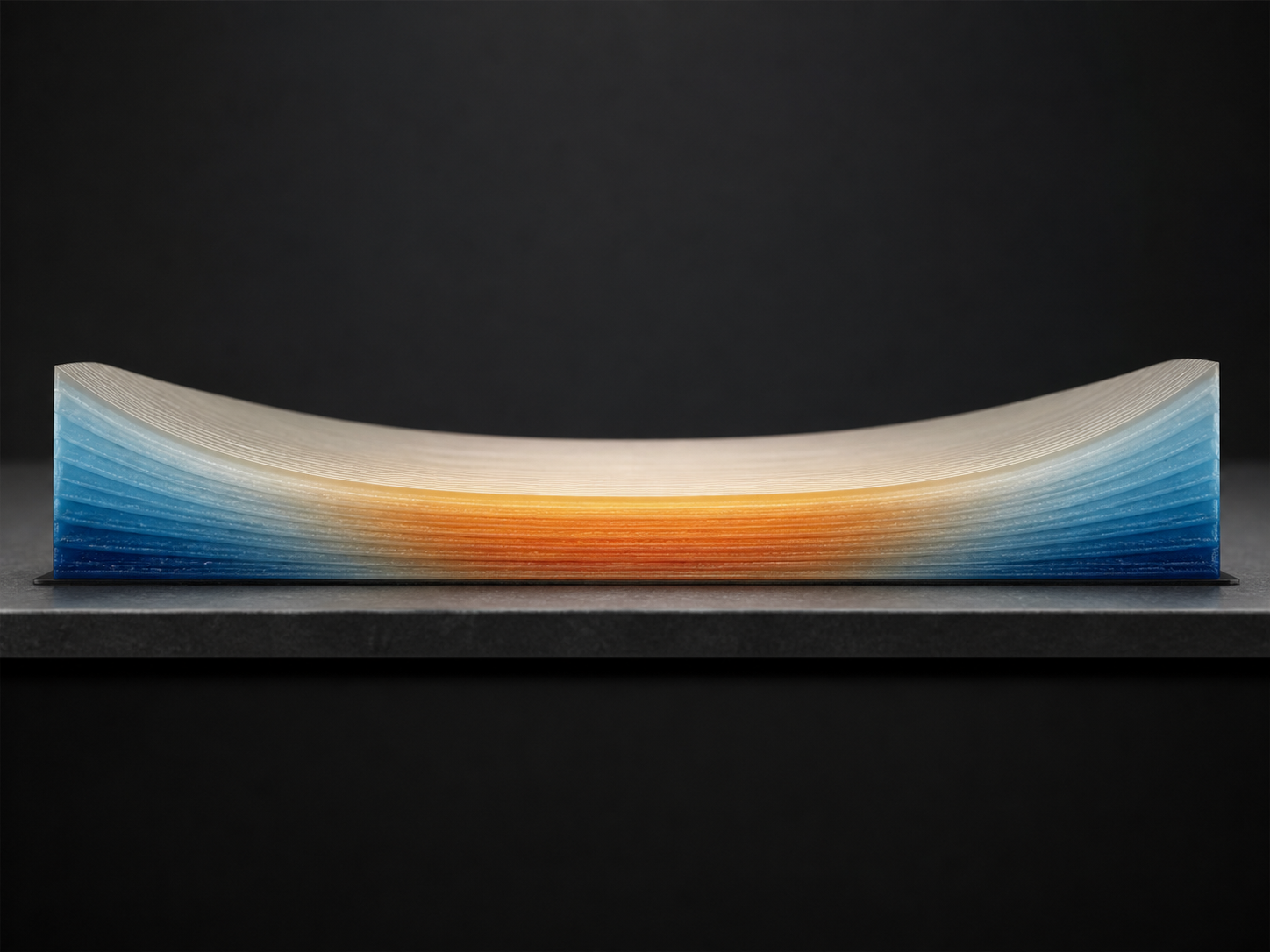

이러한 뒤틀림은 주로 인쇄 재료가 식을 때 발생하는 불균일한 냉각과 수축에 기인합니다.
층(layer)이 쌓이면서 아래쪽 이미 식은 부분과 위쪽의 뜨거운 부분 사이에 수축 응력이 생겨,
특히 모서리 부분을 위로 잡아당기게 됩니다.
또한 날카로운 모서리, 넓은 평판 구조, 복잡한 형상을 가진 모델일수록
수축 변형이 커져 뒤틀림이 악화될 수 있습니다.
재료 특성에 따라서도 뒤틀림 발생 경향이 다릅니다. ABS나 나일론(예: PA12)처럼
열 수축률이 높은 소재는 냉각 시 부피 변화가 커서 심한 뒤틀림을 일으키기 쉽습니다.
반면 PLA는 비교적 낮은 수축률을 가져 뒤틀림에 강한 편이지만,
접착 불량 등 조건이 나쁘면 여전히 워핑이 발생할 수 있습니다.
풀컬러 플라스틱(FCP)은 특수한 공정을 통해 구현되는 특수 수지로,
열적 수축은 크지 않으나 소재가 다소 취약하여 벽이 얇으면 뒤틀리기보다는 균열이나 깨짐이 생길 수 있습니다.
아이컨택에서는 이러한 문제를 최소화하기 위해 재료별 두께 권장사항,
구조적 보강, 소재 한계 및 설계 시 주의점을 공식 가이드라인으로 제공하고 있습니다.
본 가이드 기준을 바탕으로, 대형 부품에서 뒤틀림과 변형을 방지하는 엔지니어링 설계 방법을 상세히 살펴봅니다.
재료별 권장 최소 벽 두께
3D 프린팅 부품의 벽 두께(wall thickness)는 구조 강도와 안정성을 결정하는 핵심 요소입니다.
(주)아이컨택의 지침에 따르면, 모델 크기가 커질수록 벽 두께도 비례하여 두껍게 설계해야 합니다.
특히 대형(예: 500mm급) 출력물에서는 각 공정별로 아래와 같은 최소 두께 이상을 권장합니다

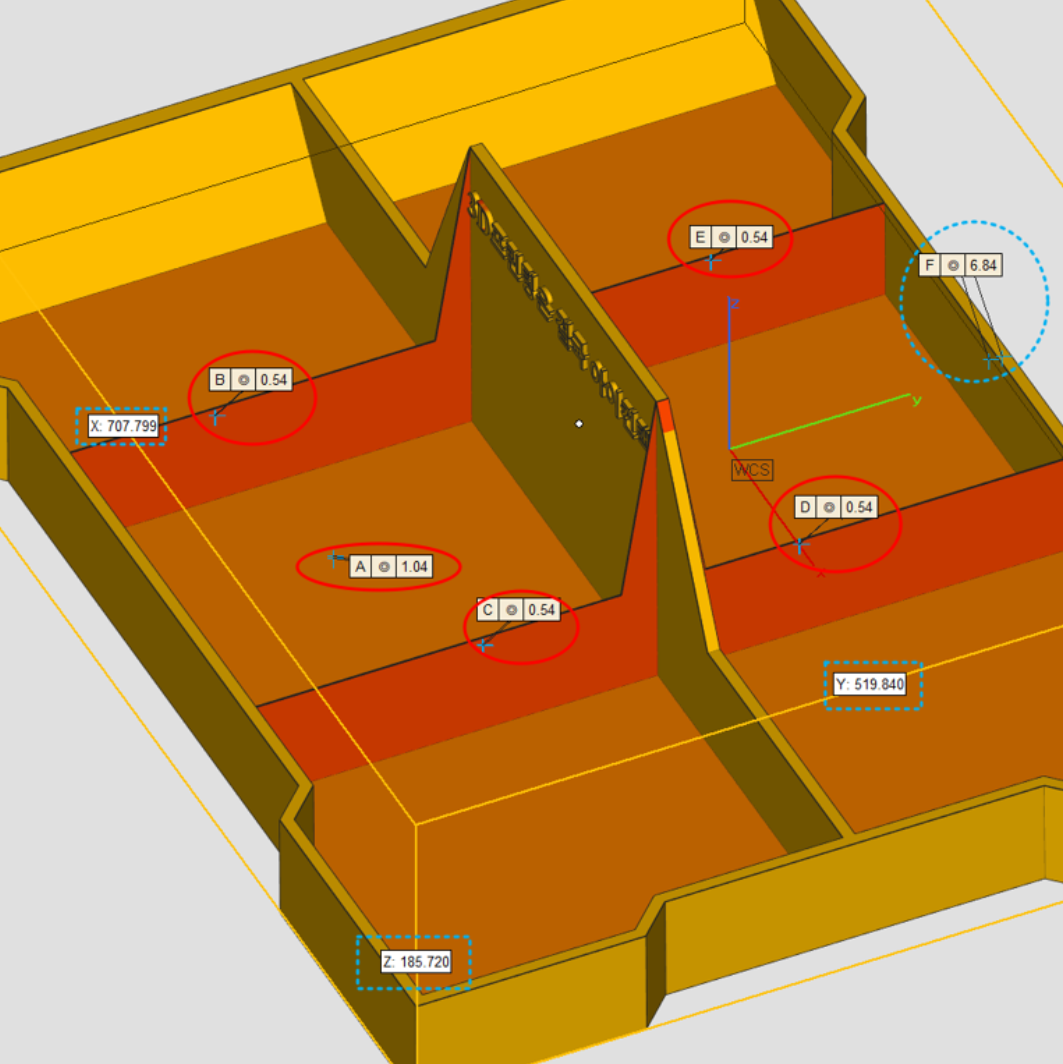

SLA (광경화 수지 레진):
최소 5mm 이상을 권장합니다. 작은 부품의 이론상 최소 두께는 ~0.5–0.8mm까지 구현되지만,
대형 부품에서 5mm 이상, 가능하면 5mm내외의 두께를 줘야 출력 중 변형이 억제됩니다.
실제로 얇은 쉘(shell) 구조가 뒤틀림 및 누락을 일으키므로 전체 벽 두께를 5mm 이상으로 설계할 것을 권장합니다.
FCP(풀 컬러 프린팅):
2mm 이상의 벽 두께를 권장합니다.
풀컬러 수지 출력물은 재료 특성상 얇은 벽에서 강도가 낮고 깨지기 쉬우므로,
2mm 미만으로 설계하면 출력 및 후처리 중 손상될 위험이 높습니다.
가이드에 따르면 약 100×100mm 정도의 중형 부품도 최소 2mm 두께가 필요하며,
더 큰 부품(200×200mm급)은 3mm 이상을 확보해야 합니다.
공식 스펙상 풀컬러 수지의 최소 권장 두께는 1.0mm이지만,
대형 부품에서는 안정적인 품질을 위해 훨씬 두껍게 설계해야 합니다.
SLS/MJF (나일론 분말 소결):
3mm 이상을 권장합니다. SLS나 MJF 방식의 나일론은 비교적 얇은 1.0mm 정도도 출력 가능하지만,
부품 크기가 커지면 수축 응력으로 인해 얇은 벽이 변형될 수 있습니다.
평평하고 얇은 나일론 모델에서 심한 변형과 워핑이 발생할 수 있음을 지적하며,
최소 두께 1mm 초과 및 길이 대 두께 비율 10:1 이내로 설계할 것을 권고합니다.
SLM (금속 레이저 소결):
가급적 3mm 이상을 권장합니다.
금속 3D 프린팅은 높은 정밀도로 0.4–0.5mm 두께의 섬세한 출력도 가능하지만,
대형 금속 부품에서는 열응력에 의한 뒤틀림을 막기 위해 더 두꺼운 벽이 필요할 수 있습니다.
금속 출력물의 경우 최소1.5mm 이상을 권장하며,
두께가 얇은 경우 식은 뒤에도 변형이 생길 수 있다고 경고합니다.
따라서 금속 대형 부품은 얇아도 1mm 정도는 유지하고, 중요한 구조는 1.5mm 이상 두께를 두어야 안정적인 형태를 얻을 수 있습니다.
뒤틀림 방지를 위한 설계 전략 및 보강 구조
대형 3D 프린팅 부품의 뒤틀림을 억제하려면,
단순히 두께를 늘리는 것 외에도 설계 단계에서의 보강 구조 적용과 지지 전략이 필수적입니다.
권장사항과 일반적인 엔지니어링 원칙을 토대로 몇 가지 핵심 지침을 정리하면 다음과 같습니다.
1. 교차 리브 및 내부 보강 구조 활용
넓은 평면이나 긴 판재 구조의 부품은 출력 과정에서 휘어지거나 처지기 쉽습니다.
이를 방지하려면 부품의 보이지 않는 면이나 내부에 리브(rib)를 추가하여 강성을 높이고
응력을 분산시키는 것이 좋습니다.
예를 들어, 긴 평판의 뒷면에 격자 모양의 교차 리브를 형성하면, 면적이 분할되어 수축 변형을 줄일 수 있습니다.
또한 속이 빈 케이스나 박스 구조에는 내부에 십자형 또는 격자형의 보강 벽(bracing)을 배치하여
벽면의 처짐과 뒤틀림을 막을 수 있습니다.
역시 키가 큰 출력물의 형상비(aspect ratio)가 큰 경우 내부에 보강 리브를 추가하여 안정성을 높이라고 권고합니다.
실제로 금속 프린팅 설계 지침에서 높이에 비해 단면적이 작은 기둥 구조는 8:1 이상의 비율을 넘지 않도록 하고,
필요한 경우 보조 리브로 강성을 보강해 뒤틀림을 방지한다고 명시되어 있습니다.

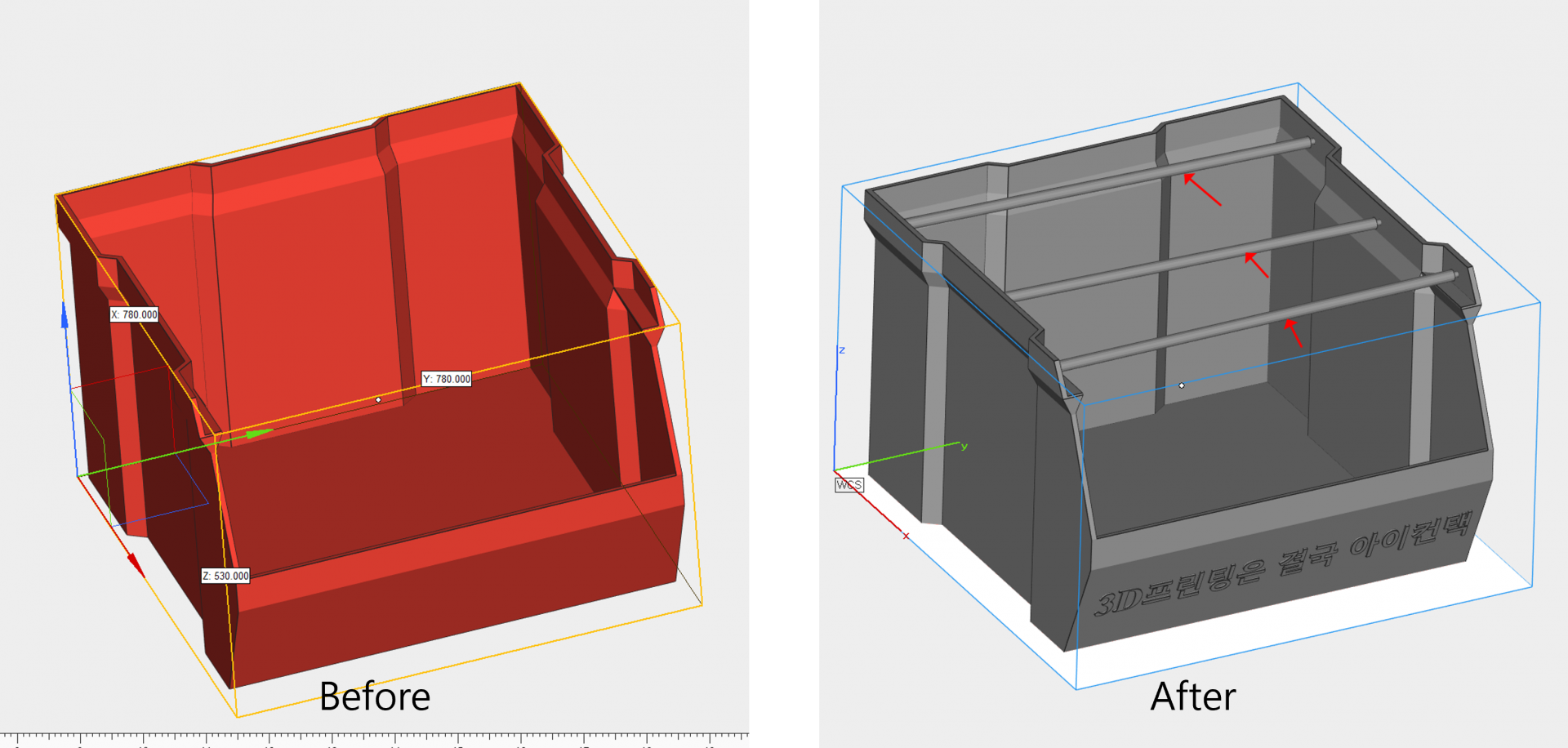

설계 단계에서 덧붙인 이러한 보강 구조는 출력 후 필요 없다면 절단하거나 후가공으로 제거할 수도 있습니다.
예컨대, 대형 평판이 출력 후 뒤틀릴 우려가 크다면, 인쇄 시에만 활용되는 얇은 판 형태의 지지대(plane support)를
평면 아래에 추가하는 방법도 있습니다.
레진 부품의 변형을 막기 위해 바닥에 넓은 지지판을 추가하고, 출력 완료 후 커터로 잘라내는 방식을 제안한 바 있습니다.
이처럼 일시적인 보강 구조를 설계에 포함시키는 것은 대형 출력물의 형상을 유지하는 효과적인 방법이 될 수 있습니다.

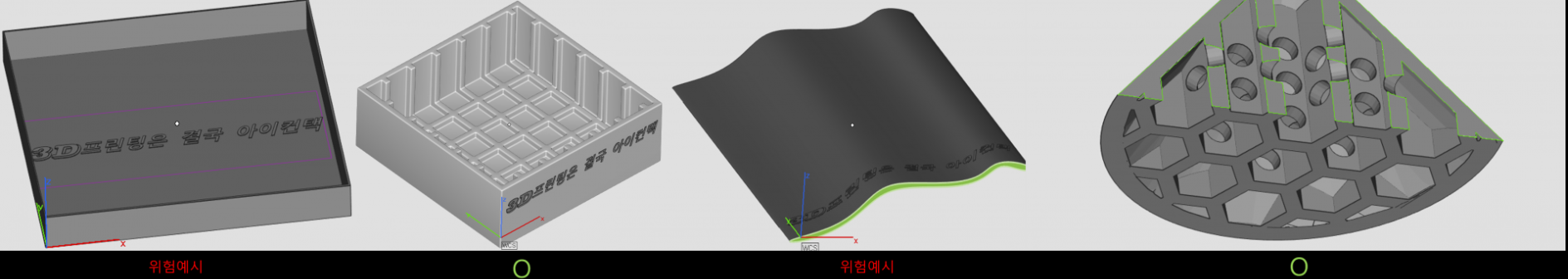

2. 취약한 형상 회피: 얇은 판, 긴 오버행, 내부 완전 비움 금지
디자인 단계에서 구조적으로 취약한 요소들을 미리 피하는 것도 중요합니다.
권장하지 않는 대표적인 설계 사례는 다음과 같습니다:
지나치게 얇은 판 구조
(< 0.8mm) – 0.8mm 미만의 얇은 벽 등은 대부분의 공정에서 출력 자체가 어렵고,
출력되더라도 뒤틀림이나 균열이 발생하기 쉽습니다.
SLA 레진의 경우도 0.8mm를 최소 엠보싱/각인 두께로 권고하며,
FDM 플라스틱의 경우 벽 두께 1.6mm 미만에서는 수축 변형과 출력 불량이 생길 수 있습니다.
따라서 대형 부품에서는 얇은 판재 설계를 피하고, 충분한 두께나 보강을 주는 것이 안전합니다.
지지 없는 긴 오버행
(> 2mm 돌출) – 서포트 없이 공중에 매달린 형태의 오버행(overhang)은 작은 길이(수 mm)라도
출력 중 처짐이나 휘어짐이 생길 수 있습니다.
특히 SLA나 FDM 공정에서는 45° 이상 돌출된 부분에 서포트 재료가 없으면 중력 방향으로 형태가 무너질 위험이 높습니다.
가이드라인에서도 플라스틱 출력 시 45°를 넘는 오버행에는 지지대가 필요합니다.
따라서 2mm 이상 수평으로 돌출된 구조는 반드시 설계 단계에서 모따기(챔퍼)를 주거나
각도를 완만하게 하여 자체 지지되도록 하거나,
서포트 재료를 사용한다는 전제로 설계해야 합니다.
지지구조 없이 넓거나 긴 구조는 가급적 피하는것이 좋습니다.
내부 보강 없는 완전 중공(hollow) 구조
속이 빈 폐쇄형 구조물을 특별한 설계 없이 출력하면,
내부에 재료 잔류물이 갇히거나 냉각 수축 시 심각한 변형과 균열을 유발할 수 있습니다.
예를 들어 레진/SLA 부품을 속이 빈 채로 만들 경우,
재료를 배출할 이스케이프 홀(escape hole)이 없으면 내부 수지가 굳은 후 균열을 일으키거나
시간이 지나 파손될 위험이 있습니다.
특히 FCP(풀 컬러 프린팅) 공정에서는 중공 디자인을 아예 지원하지 않으며,
내부 공간을 채운 상태로 출력되기 때문에
품질 저하와 파손 위험이 커져 피해야 할 설계 1순위로 꼽습니다.
따라서 큰 부품을 비워서 경량화하려는 경우에도, 완전히 밀폐된 중공체로 두지 말고 적절한 레진 탈출 홀을 두거나
허니콤 구조를 적용하는 것이 좋습니다.
이러한 설계는 출력 과정에서 뒤틀림을 완화하고, 후속 세척 및 후처리에서도 파트를 보호해 줍니다.
3. 재료 수축 특성 고려한 부품 배치 및 출력 환경
대형 부품의 뒤틀림을 최소화하려면 프린터 세팅과 출력 환경에도 신경써야 합니다.
강조하는 부분은 출력물의 방향(orienting)과 온도 환경이며,
이는 특히 FDM 방식에서 중요합니다.
부품 배치 방향 최적화:
모델을 출력 플랫폼에 어떻게 배치하느냐에 따라 뒤틀림 양상이 크게 달라집니다.
일반적으로 최대한 평평하게 눕혀서 출력하면 접촉 면적이 넓어 초기 부착력은 높아지지만,
동시에 한 층(layer)의 수축 변형이 커져 모서리가 들뜨는 문제가 생길 수 있습니다.
반대로 세워서 출력하면 각 층의 면적이 줄어 수축 응력이 분산되지만,
모델이 높아지면서 측면이 휘는 문제가 생기거나 서포트 구조가 많이 필요해집니다.
금속 출력 시 출력 방향에 유의하고 평평하게 놓되, 오버행은 최소화하고, 중요한 면은 위로 향하게 배치해야 합니다.
즉 급격한 돌출부는 피하고, 필요한 경우 45° 이하로 기울이는 등 자체
지지가 쉬운 방향으로 모델을 놓으라는 뜻입니다.
또한 표면 품질이 중요한 면은 위쪽으로 향하게 하면 서포트 접촉을 줄이고 후처리를 용이하게 할 수 있습니다.
요약하면 대형 부품은 뒤틀림을 줄이기 위해 가로 * 세로 * 높이 방향을 잘 고려해야 하며,
필요하면 CAD 단계에서 두 부분으로 나눠 다른 방향으로 각각 출력한 후 조립하는 방법도 고려해야 합니다.
대형 부품의 분할 출력:
앞서 언급했듯 한 번에 거대한 모델을 통째로 출력하는 대신,
파트를 분할하여 각각 출력 후 조립하는 방식이 뒤틀림과 실패 위험을 크게 줄여줍니다.
역시 설계 팁으로 너무 큰 평면은 가급적 피하고,
여러 조각으로 나눠 출력한 뒤 조립하여 출력 할 것을 권장해드립니다.
예를 들어 500mm 길이의 넓고 평평한 부품을 3등분하여 출력하면,
각 부분에 발생하는 수축 응력을 상쇄하기 훨씬 쉬워지고
출력 시간도 단축됩니다.
분할 설계 시에는 서로 결합할 수 있는 맞춤 형상(예: 텅앤그루브, 볼트홀 등)을
미리 설계해 두면 후처리 조립을 용이하게 할 수 있습니다.
히트베드 및 챔버 온도 관리:
FDM 방식 등 재료를 녹여 적층하는 공정에서는 프린터의 온도 환경 제어가 곧 뒤틀림 방지의 핵심입니다.
가열된 프린팅 베드(Heat Bed)는 노즐에서 압출된 재료와 베드 표면 사이의 온도 차이를 줄여주어,
바닥층이 식으며 수축하는 현상을 완화해줍니다.
특히 ABS와 같이 수축률이 큰 필라멘트는 베드를 가열하여 바닥 면적 전체를 따뜻하게 유지해야
가장자리 들뜸을 막을 수 있습니다.
더 나아가 프린터에 밀폐형 챔버(Heated Enclosure)가 있다면,
인쇄 동안 내부 공기를 따뜻하게 유지하고 외부 냉기를 차단하여 전체 빌드 볼륨의 온도 균형을 맞출 수 있습니다.
챔버의 문을 닫아 외부 공기의 유입을 막으면, 출력물 전체가 천천히 균일하게 식으면서 뒤틀림이 현저히 줄어듭니다.
만약 챔버가 없다면 임시로 주변을 덮거나, 적어도 하단부는 강한 냉각 팬을 끄거나 줄이는 등의 방법으로
급격한 냉각을 방지해야 합니다.
이러한 환경 제어는 선택할 수 있지만 뒤틀림 취약 소재(ABS, 나일론 등)를
대형 출력할 때는 반드시 필요한 조치입니다.
브림(brim) 및 라프트(raft) 활용:
설계적인 부분은 아니지만, 출력 세팅 측면에서 브림/라프트를 깔아주는 것도
대형 부품의 모서리 들뜸을 예방하는 실용적인 방법입니다.
얇은 테두리 형태의 브림이나 두꺼운 받침층인 라프트는 모델 가장자리를 눌러주고
접착 면적을 증가시켜 줄 뿐 아니라, 초기층 수축응력을 분산시켜 뒤틀림을 줄여줍니다.
단, 이들은 출력 설정에서 적용하는 부분이므로, 설계 시에는 필요 시 브림이 붙을 공간을 확보하거나
라프트 제거를 고려한 여유를 두는 정도의 배려를 할 수 있습니다.
재료별 수축 특성과 설계 시 고려사항
위에서 다룬 두께, 보강, 구조상의 원칙과 더불어,
사용하는 재료의 수축 특성을 이해하고 적절한 소재를 선택하는 것 역시 중요합니다.
아이컨택이 제공하는 다양한 소재 중 특히 자주 쓰이는 몇 가지에 대해,
뒤틀림 민감도와 설계 시 주의점을 정리하면 다음과 같습니다.
PLA –
PLA는 열수축율이 낮고 뒤틀림이 비교적 덜한 소재로 알려져 있습니다.
실내 온도에서 무가열 베드로도 작은 부품은 잘 출력될 정도로 안정적입니다.
다만 대형 PLA 부품의 경우에도 베드 접착이 불량하면 모서리가 들릴 수 있으므로,
베드 온도를 약간 올려주는 것이 좋습니다.
PLA는 강도가 충분하지만 비교적 딱딱하고 깨지기 쉬우므로, 너무 얇은 요소나 스냅 핏 설계 시에는 깨짐에 유의해야 합니다.
대형 부품에서는 PLA 특유의 낮은 변형률 덕분에 형태 정확도가 유지되는 장점이 있습니다.
ABS –
ABS는 높은 수축률로 인해 뒤틀림이 가장 흔한 소재 중 하나입니다.
대형 ABS 출력물은 냉각 시 수축응력이 크게 발생하여,
히트베드와 챔버 없이는 거의 출력이 불가능할 정도로 워핑이 심할 수 있습니다.
설계 단계에서는 ABS로 출력할 큰 부품이라면, 모서리를 둥글게 하거나 두께를 늘려 수축 변형을 견딜 수 있게 해야 합니다.
ABS와 유사한 수지계 소재 출력 시 예리한 모서리 대신 모따기나 라운딩을 사용해 응력 집중을 줄일 것을 권장합니다.
또한 ABS는 내열성이 높지만, 햇빛이나 환경에 장기간 노출되면 재질 약화가 있을 수 있어
옥외 사용 부품 설계에는 적합한지 고려해야 합니다.
PA12 나일론 (MJF/SLS 분말) –
PA12 등 나일론 소재는 중간 이상으로 수축률이 높아
FDM 등으로 출력 시 뒤틀림 위험이 큽니다.
다행히 SLS나 MJF 방식으로 출력할 경우 챔버 내 고온을 유지한 가운데 분말이 전체를 지지해주어 뒤틀림이 잘 생기지 않습니다.
그러나 여전히 두께가 너무 얇거나 (1mm 미만) 부피 대비 벽이 넓은 구조는 냉각 후 휨이 발생할 수 있어
나일론 소재 설계 시에는 벽 두께 1.5mm 이상, 높이/두께 비율 10:1 이하를 지켜야 합니다.
PA12는 유연성이 약간 있고 충격에도 강한 편이라 대형 기계 부품, 드론 프레임 등에 많이 쓰이지만,
흡습성이 있어 환경 요인으로 시간이 지남에 따라 강도나 치수가 영향을 받을 수 있음을 염두에 두고 설계해야 합니다.
FCP (Full Color Plastic, 풀컬러 수지) –
FCP는풀컬러 출력 재질로,
소재 자체는 ABS 유사 수지로 열수축에 의한 워핑은 거의 없는 편입니다.
출력 시 복합 재료와 접착제를 사용하고 후경화하는 과정이기 때문에,
FDM처럼 층간 열응력에 의한 큰 휨이 발생하지 않습니다.
하지만 FCP의 경우 완성된 부품의 강도가 일반 단색 수지보다 낮고,
특히 얇은 부분이 취약합니다.
풀컬러 제품의 경우 최소 1mm 이상의 벽 두께를 권장하면서도, 실제로는 속이 빈 디자인을 지원하지 않을 만큼
구조적인 한계를 가지고 있습니다.
따라서 풀컬러로 대형 모델을 제작할 때는 벽을 두껍게(2~3mm) 하고
내부에 지지 구조를 남기는 등, 강성 확보를 최우선으로 설계해야 합니다.
아울러 풀컬러 수지는 자외선 및 고온 환경에 약함을 유념해,
옥외나 고열 부품보다는 콘셉트 모델, 피규어, 프로토타입 용도로 적합하게 설계하는 것이 바람직합니다.
