📌 이 글의 핵심 3가지
1. 다운로드한 파일은 반드시 메쉬 오류가 없는 '매니폴드(Watertight)' 상태인지 확인해야 슬라이서 해석 오류를 방지할 수 있습니다.
2. 구조적 안정성을 확보하기 위해 최소 벽 두께(1.2mm 이상)와 오버행 각도 제한(±55° 이내)을 준수해야 합니다.
3. 구동 부품의 경우 결합 시 융착을 막기 위해 설계 단계에서 0.2~0.4mm 수준의 여유 간격(Clearance)을 확보해야 합니다.
최근 다양한 3d 프린터 모델링 사이트를 통해 전 세계 디자이너들이 업로드한 고품질의 3D 데이터를 손쉽게 구할 수 있게 되었습니다. 이러한 플랫폼 덕분에 개인 취미 활동부터 기업의 시제품 제작 단계까지 3d 프린팅 기술의 접근성이 획득하기 매우 쉬워졌습니다. 하지만 인터넷에서 다운로드한 3D 모델링 파일을 검토 없이 곧바로 3d 프린터로 출력하면, 예상치 못한 출력 실패나 구조적 결함으로 인해 시간과 재료를 낭비하는 경우가 빈번하게 발생합니다.
화면상에서는 완벽해 보이는 3D 모델이라도 실제 물리적인 물체로 구현되는 3d프린팅 공정에서는 전혀 다른 결과가 나타날 수 있습니다. 성공적인 출력을 위해 슬라이싱 소프트웨어에 파일을 올리기 전, 반드시 확인해야 할 기술적 검토 요소들을 정리해 드립니다.
다운로드한 3D 모델링 파일, 왜 바로 출력하면 실패할까요?
화면 속 가상 모델과 물리적 출력의 차이
3D 그래픽 프로그램이나 렌더링 툴에서 완벽하게 표현되는 모델이 실제 3d프린터에서 출력되지 않는 가장 큰 이유는 '물리적 한계' 때문입니다. 가상 공간에서는 두께가 없는 면(Zero-thickness face)이나 공중에 떠 있는 구조도 아무런 문제 없이 존재할 수 있습니다. 그러나 실제 적층 제조 공정에서는 중력의 영향을 받으며, 재료가 스스로 지탱할 수 있는 최소한의 두께와 지지 구조가 필수적입니다.
슬라이서 프로그램의 해석 오류 발생
3D 프린팅을 진행하기 위해서는 STL이나 OBJ 같은 메쉬 파일을 슬라이서 프로그램에 입력하여 G-code로 변환해야 합니다. 이때 메쉬 데이터에 미세한 틈새가 있거나 면의 방향이 뒤집혀 있으면, 슬라이서가 모델의 '안쪽'과 '바깥쪽'을 제대로 구분하지 못해 내부를 비워두거나 엉뚱한 곳에 서포트를 생성하는 오류를 범하게 됩니다.
출력 성공률을 높이기 위해 반드시 검토해야 할 3가지 요소는 무엇인가요?
1. 메쉬의 무결성(Watertight)과 매니폴드 상태 확인
가장 먼저 확인해야 할 점은 모델이 완전히 닫힌 기하학적 구조를 가지고 있는지 여부입니다. 이를 기술적으로 '매니폴드(Manifold)' 또는 '워터타이트(Watertight)' 상태라고 부릅니다.
📖 매니폴드 (Manifold / Watertight)
3D 모델의 표면에 구멍이나 틈새가 전혀 없어, 내부에 물을 채웠을 때 어디로도 새지 않는 완벽하게 밀폐된 입체 상태를 의미합니다.
3D 모델링 사이트에서 공유되는 파일 중에는 시각적 효과만을 위해 겉면만 묘사하고 내부는 비어 있거나 면들이 겹쳐 있는 비매니폴드(Non-manifold) 상태의 파일이 많습니다. 뒤집힌 법선(Flipped normals), 중복된 면(Duplicate faces), 미세한 틈새 등의 메쉬 오류는 슬라이싱 과정에서 심각한 에러를 유발하므로 출력 전에 전용 복구 소프트웨어를 통해 반드시 수정해야 합니다 (출처: How to Prepare Your 3D Model for Perfect Printing Results).
2. 구조적 안정성을 위한 벽 두께와 보강재 설계
모델의 특정 부위가 너무 얇으면 출력 도중 무너지거나, 출력 후 가벼운 충격에도 쉽게 파손될 수 있습니다. 구조적 안정성을 유지하기 위해서는 모델의 최소 벽 두께가 최소한 1.2mm 이상을 유지하도록 설계해야 합니다 (출처: 3D Printing File Preparation Checklist).
또한, 넓고 평평한 면이나 하중을 받는 부위는 일관된 벽 두께를 유지하면서 내부에 리브(Rib, 보강용 살붙임) 구조를 추가하는 것이 좋습니다. 이는 재료의 수축으로 인한 층간 분리(Delamination) 현상을 방지하고 부품의 강도를 크게 높여줍니다 (출처: 3D print design checklist: print-ready model).
3. 오버행 각도와 구동부 여유 간격(Clearance) 검토
적층식 프린팅 공정에서는 허공에 재료를 쌓을 수 없기 때문에 아래에서 받쳐주는 구조가 없는 돌출부, 즉 '오버행(Overhang)' 영역을 주의 깊게 살펴보아야 합니다. 일반적으로 오버행 각도를 수직 기준 ±55° 이내로 제한하면 서포트(지지대) 사용을 최소화할 수 있으며, 이는 출력 시간 단축뿐만 아니라 서포트 제거 후의 표면 조도를 개선하는 데도 큰 도움이 됩니다 (출처: 3D print design checklist: print-ready model).
더불어 조립식 완구나 기어처럼 서로 맞물려 움직이는 구동 부품이 포함된 모델이라면 부품 간의 여유 간격(Clearance)을 반드시 확인해야 합니다. FDM 방식의 경우, 출력 시 열팽창으로 인해 부품끼리 달라붙는 현상을 방지하기 위해 통상적으로 0.2~0.4mm 수준의 공차를 설계에 반영해야 원활한 작동이 가능합니다 (출처: 3D print design checklist: print-ready model).
시제품 제작 시 실패 비용을 줄이는 파일 최적화 방법은?
적절한 내보내기 해상도 설정
3D 모델을 STL 파일로 변환할 때 해상도 설정에 유의해야 합니다. 해상도가 너무 낮으면 원형이나 곡면 부위가 각진 다각형 형태로 출력되어 외관 품질이 떨어집니다. 반대로 해상도를 지나치게 높게 설정하면 삼각형 메쉬의 개수가 기하급수적으로 늘어나 파일 용량이 무거워지고 슬라이서 프로그램이 멈추는 현상이 발생할 수 있습니다. 따라서 육안으로 각진 면이 보이지 않는 수준에서 파일 용량과의 균형을 맞추는 것이 중요합니다 (출처: How to Prepare Your 3D Model for Perfect Printing Results).

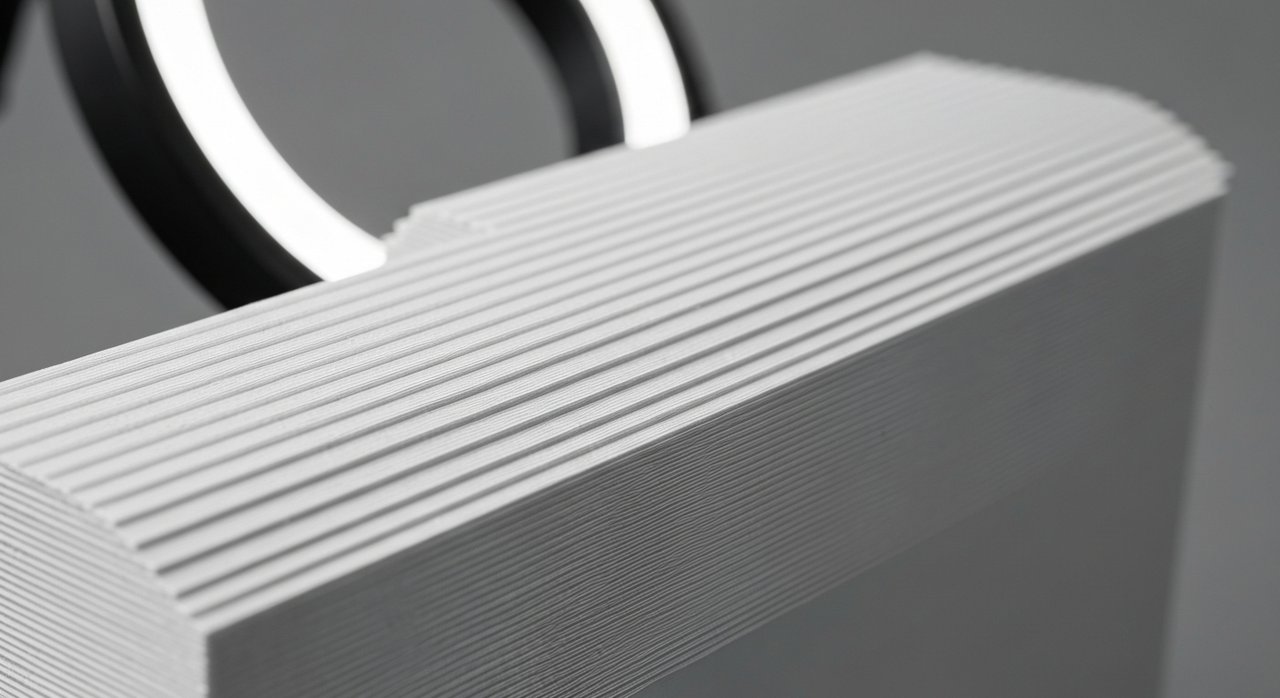

출력 방향(Orientation)의 최적화
모델을 베드 위에 어떤 방향으로 배치하느냐에 따라 출력물의 강도와 표면 품질이 완전히 달라집니다. 적층 제조 방식의 특성상 결이 쌓이는 방향의 수직 힘에는 취약하므로, 하중을 많이 받는 방향을 고려하여 출력 방향을 결정해야 합니다. 또한 외관상 중요한 면이 하늘을 향하도록 배치하면 서포트 자국을 최소화하여 후가공 과정을 대폭 줄일 수 있습니다 (출처: 3D Printing File Preparation Checklist).
이러한 사전 검토 과정을 거치면 시제품 제작 단계에서 발생할 수 있는 시행착오를 획기적으로 줄일 수 있습니다. 특히 정밀한 기계 부품이나 조립용 목업을 제작할 때는 이러한 설계 규칙 준수가 필수적입니다. 정밀 부품 제작 시 고려해야 할 가공 품질 지표나 산업별 활용 사례에 대해 더 자세히 알고 싶다면 금속 3D 프린팅 업체 선정 기준: SLM 티타늄 출력 품질 지표 자료나 자동차 부품 목업 제작 관련 사례를 참고하는 것도 좋은 방법입니다.
❓ 자주 묻는 질문 (FAQ)
Q. 다운로드한 파일에 구멍이 뚫려 있는 비매니폴드 오류는 어떻게 해결하나요?
A. Netfabb, Meshmixer 또는 3D Builder와 같은 무료 메쉬 복구 소프트웨어를 사용하면 자동으로 깨진 메쉬를 메우고 뒤집힌 면을 바로잡아 워터타이트 상태로 쉽게 변환할 수 있습니다.
Q. 벽 두께가 1.2mm보다 얇으면 무조건 출력이 불가능한가요?
A. 노즐 구경이나 장비의 정밀도에 따라 더 얇은 벽도 출력이 가능할 수 있으나, 구조적 강도가 매우 약해져 쉽게 부러지거나 휠 수 있습니다. 안정적인 기계적 성능을 확보하기 위해서는 최소 1.2mm 이상을 권장합니다.
Q. 조립 부품의 공차(Clearance)는 모든 프린팅 방식에서 동일한가요?
A. 아닙니다. FDM 방식은 열수축과 노즐 압출 특성상 0.2~0.4mm의 비교적 큰 공차가 필요하지만, 정밀도가 높은 SLA(광경화 수지)나 SLS(분말 소결) 방식의 경우 이보다 더 좁은 공차로도 조립이 가능합니다.
3D 모델링 파일의 사전 검토는 단순한 에러 방지를 넘어, 최종 결과물의 완성도를 결정짓는 핵심적인 단계입니다. 출력 전 꼼꼼한 체크리스트 확인을 통해 실패 없는 성공적인 제조 프로세스를 구축해 보시기 바랍니다.
관련 참고 경로:
- 3D 프린팅 기술의 산업적 도입 전략과 시장 전망에 대한 분석은 3D 프린팅 시장 도입 전략 자료에서 확인하실 수 있습니다.
