📌 이 글의 핵심 3가지
- 파일 형식의 이해: 단순 기하학 정보만 담는 STL과 달리, AMF 형식은 색상, 소재, 격자 구조 정보를 포함하여 산업용 워크플로우의 상호 운용성을 높입니다.
- 공정 및 소재의 유기적 관계: ISO/ASTM 52900 표준에 따른 7대 공정 분류를 바탕으로, 요구되는 기계적 물성과 열적·화학적 환경에 맞춰 공정과 소재를 동시에 결정해야 합니다.
- 비용 최적화 설계(DfAM): 부품의 출력 방향(Orientation)과 서포트 구조는 후처리 시간과 최종 표면 품질, 그리고 전체 제조 원가를 결정하는 핵심 요소입니다.

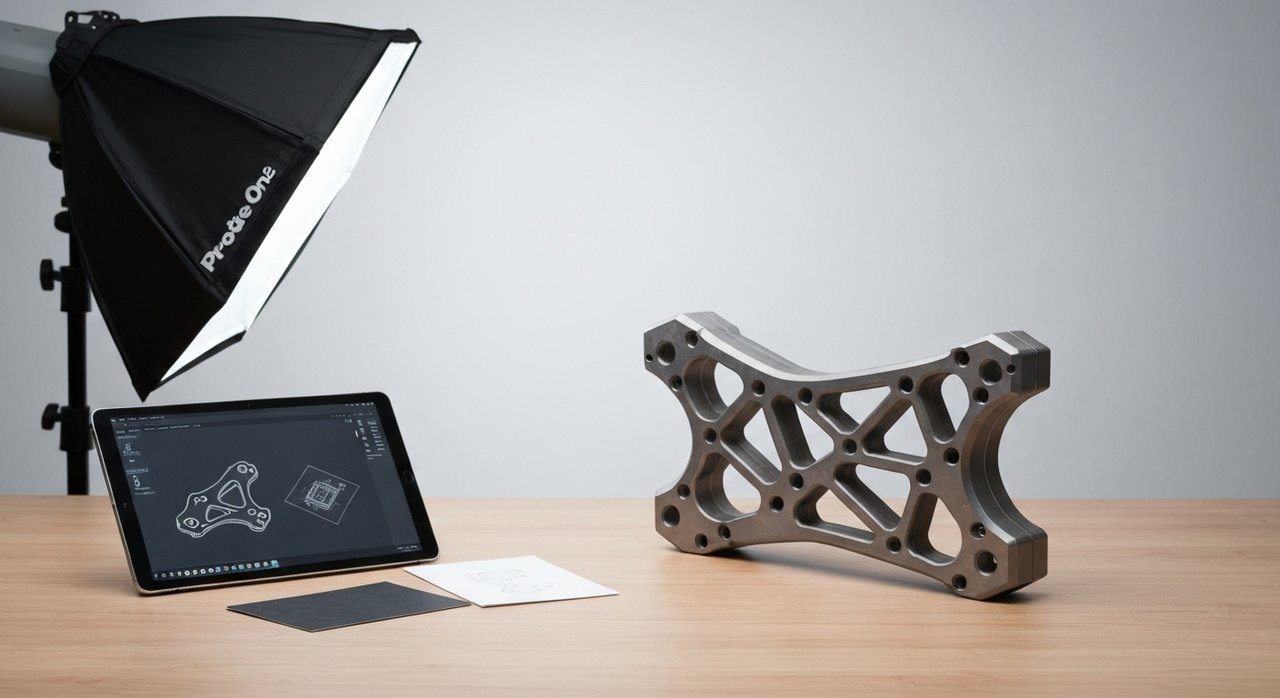

아이디어를 실물로 구현하는 3d 프린팅 기술은 시제품 제작부터 최종 부품 양산에 이르기까지 제조업의 패러다임을 바꾸고 있습니다. 하지만 단순히 3d 프린터 장비에 파일을 전송하는 것만으로는 산업용 기준을 충족하는 결과물을 얻기 어렵습니다. 성공적인 출력을 위해서는 파일 형식 검토, 공정 및 소재 선택, 그리고 후처리 계획까지 체계적인 준비 단계를 거쳐야 합니다.
처음 적층제조 기술을 접하는 설계자나 의사결정자는 종종 모델링 데이터를 준비하는 과정에서 혼란을 겪습니다. 다양한 3D 프린터 모델링 사이트 파일 출력 전 필수 검토 3가지를 파악하는 것부터 시작하여, 실제 제조 현장에서 통용되는 표준 규격과 설계 가이드라인을 이해하는 것이 실패 비용을 줄이는 첫걸음입니다.
3D 프린팅 파일 형식, STL과 AMF 중 무엇을 선택해야 할까요?
기존 STL 형식의 한계와 데이터 누락
가장 널리 쓰이는 STL(Stereolithography) 파일은 3차원 표면을 삼각형 그물망(Mesh) 형태로 표현합니다. 그러나 STL 파일은 오직 표면의 기하학적 형상 정보만을 담고 있어, 부품 내부의 격자(Lattice) 구조나 다중 소재, 색상 정보 등을 표현할 수 없다는 치명적인 한계가 있습니다. (출처: Additive Manufacturing File Format (AMF) and STL: A Comparison)
산업 표준으로 부상한 AMF 형식의 특징
이러한 한계를 극복하기 위해 제정된 공식 ISO/ASTM 52915 표준인 AMF(Additive Manufacturing File Format)는 XML 기반의 포맷입니다. AMF는 해상도에 의존하지 않고 스케일 조절이 자유로우며, 단일 파일 내에 복수의 소재 정보와 복잡한 내부 격자 구조, 색상 매핑 데이터를 포함할 수 있어 산업용 적층제조 워크플로우에서 상호 운용성을 크게 향상시킵니다. (출처: Additive Manufacturing File Format (AMF) and STL: A Comparison)
📖 적층제조 파일 형식 (STL vs AMF)
STL: 3차원 형상의 표면만을 삼각형 메쉬로 분할하여 저장하는 전통적인 파일 형식으로, 소재나 색상 정보는 포함하지 못합니다.
AMF: XML 기반의 표준 포맷으로, 형상 정보 외에도 다중 소재, 색상, 내부 격자 구조를 독립적인 해상도로 저장할 수 있는 차세대 파일 형식입니다.
내 프로젝트에 맞는 3D 프린팅 공정은 어떻게 분류되나요?
ISO/ASTM 52900 표준 기반의 7대 공정 분류
적층제조 공정은 국제 표준 규격인 ISO/ASTM 52900:2021에 따라 크게 7가지 카테고리로 분류됩니다. 대표적으로 액상 광중합 수지를 사용하는 수조 광중합 방식(Vat Photopolymerization), 분말 소재를 레이저로 소결하는 분말 베드 융융 방식(Powder Bed Fusion), 필라멘트 형태의 소재를 압출하는 재료 압출 방식(Material Extrusion) 등이 있습니다. (출처: Additive Manufacturing: General Principles and Terminology) 각 공정은 고유의 적층 원리를 가지며, 이는 출력물의 정밀도와 표면 거칠기에 직접적인 영향을 미칩니다.
요구 조건에 따른 공정 선택의 기준
적절한 공정을 선택하기 위해서는 제품이 요구하는 기계적 물성, 치수 정밀도, 그리고 생산 수량을 종합적으로 검토해야 합니다. (출처: The Ultimate Guide to Additive Manufacturing Technologies) 예를 들어, 정밀한 치수와 매끄러운 표면이 중요한 시각 목업에는 수조 광중합 방식(SLA 등)이 유리하며, 실제 구동부나 내구성이 필요한 기능성 부품에는 엔지니어링 플라스틱이나 금속 분말을 사용하는 분말 베드 융융 방식(SLS, SLM 등)이 적합합니다.
소재 선택과 후처리는 최종 품질에 어떤 영향을 미치나요?
물리적·화학적 환경을 고려한 소재 매칭

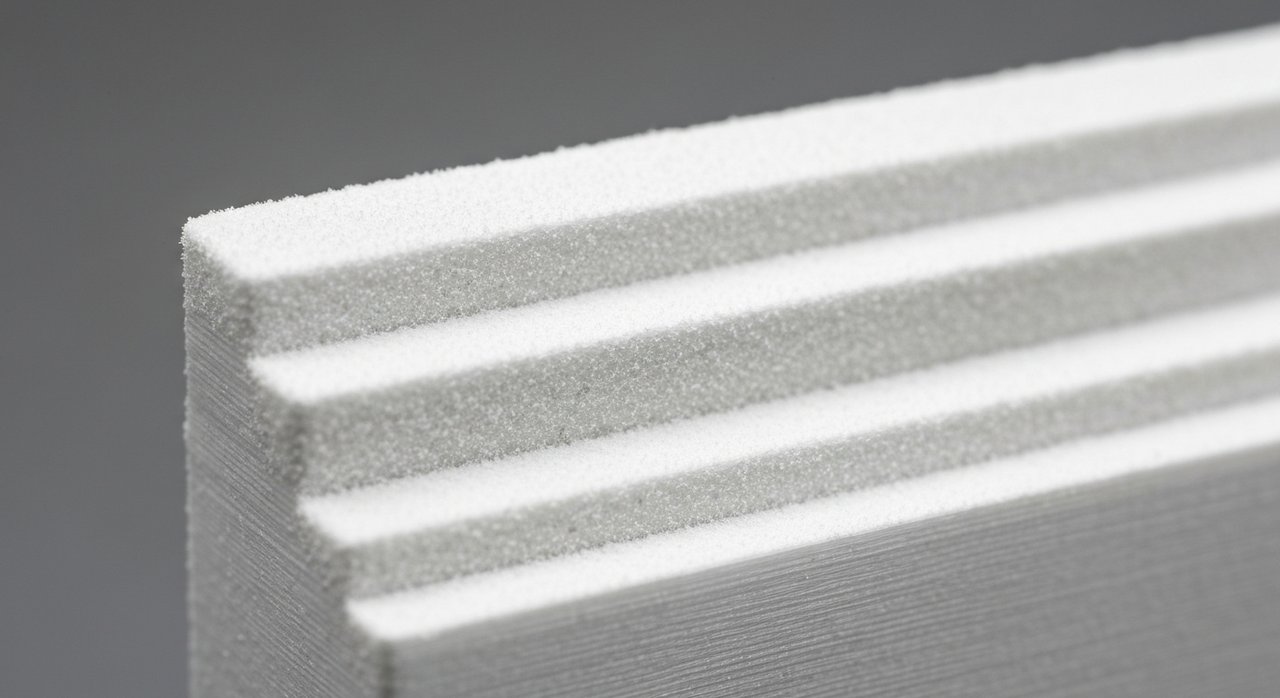

소재 선택은 부품이 실제 사용될 환경의 열적, 화학적 요구사항에 의해 제한됩니다. (출처: The Ultimate Guide to Additive Manufacturing Technologies) 고온 환경에서 견뎌야 하는 부품이라면 열변형 온도가 높은 특수 엔지니어링 플라스틱이나 금속 소재를 선택해야 하며, 화학 물질에 노출되는 부품은 내화학성 평가가 선행되어야 합니다. 공정마다 호환되는 소재의 범위가 다르므로, 공정 선택과 소재 선택은 유기적으로 동시에 이루어져야 합니다.
DfAM 가이드라인과 출력 방향의 중요성
적층제조를 위한 설계(DfAM, Design for Additive Manufacturing) 가이드라인에 따르면, 부품을 빌드 플랫폼에 어떤 방향으로 배치(Orientation)하느냐에 따라 표면 조도와 기계적 강도가 크게 달라집니다. (출처: Design for Additive Manufacturing (DfAM) Guidelines) 3D 프린팅 출력물은 적층 방향에 따라 강도가 달라지는 이방성(Anisotropy)을 가지기 때문에, 하중이 가해지는 방향을 고려하여 출력 방향을 설정해야 합니다.
또한, 오버행(Overhang) 구조를 지지하기 위해 생성되는 서포트(Support) 구조물은 원가 상승과 후처리 시간 증가의 주된 원인입니다. 서포트가 부착되었던 자리는 표면이 거칠어지므로, 후가공(샌딩, 열처리, 표면 마감 등) 단계를 최소화할 수 있도록 설계 단계에서부터 서포트를 줄이는 형상 최적화가 필요합니다. (출처: Design for Additive Manufacturing (DfAM) Guidelines)
3D 프린팅 비용과 견적은 어떻게 결정되나요?
제조 원가를 구성하는 핵심 드라이버
산업용 3d프린팅 서비스의 총 소유 비용(TCO)은 크게 세 가지 단계로 나뉩니다. 첫째는 파일 준비 및 데이터 검토를 포함하는 전처리(Pre-processing) 단계, 둘째는 장비 가동 시간과 소재 소모량에 따른 빌드(Build) 단계, 마지막은 서포트 제거 및 표면 마감에 소요되는 후처리(Post-processing) 인건비 단계입니다. (출처: Additive Manufacturing Cost Estimation Models)
소재 활용률과 생산 효율성 극대화
소재 활용률은 공정 방식에 따라 큰 차이를 보입니다. 예를 들어, 분말 기반 공정(PBF)은 출력 후 남은 분말을 재사용할 수 있는 비율이 높은 반면, 필라멘트 기반 공정(FDM)이나 광중합 공정은 서포트로 낭비되는 소재의 비율을 무시할 수 없습니다. 생산 규모를 확장할 때는 빌드 플레이트 내에 부품을 얼마나 조밀하게 배치(Nesting)할 수 있는지와 출력 실패 리스크 사이의 균형을 잡는 것이 비용 최적화의 핵심입니다. (출처: Additive Manufacturing Cost Estimation Models)
❓ 자주 묻는 질문
Q. STL 파일만 가지고 있어도 산업용 출력이 가능한가요?
A. 네, 가능합니다. 다만 STL 파일은 색상이나 다중 소재 정보를 담지 못하므로, 출력 의뢰 시 별도의 작업 지시서나 사양을 명시해야 합니다. 정밀한 산업용 부품의 경우 AMF나 STEP 파일 형식을 활용하는 것이 데이터 유실을 방지하는 데 유리합니다.
Q. 출력 방향(Orientation)이 왜 기계적 강도에 영향을 주나요?
A. 3D 프린팅은 층을 쌓아 올리는 적층 방식이기 때문에, 레이어와 레이어 사이의 결합력이 소재 자체의 인장 강도보다 약할 수 있습니다. 따라서 힘을 많이 받는 방향과 적층 방향이 평행하지 않도록 부품을 배치해야 파손을 막을 수 있습니다.
Q. 견적을 낮추기 위해 설계 단계에서 할 수 있는 일은 무엇인가요?
A. 서포트 구조물이 생성되는 면적을 최소화하도록 각도를 조정하고, 부품 내부를 격자(Lattice)나 중공(Hollow) 구조로 설계하여 소재 사용량과 장비 가동 시간을 줄이는 것이 가장 효과적입니다.
결과적으로 성공적인 3d프린터 출력을 위해서는 단순한 모델링 파일 준비를 넘어, 공정의 물리적 특성과 소재의 화학적 성질, 그리고 후처리 공정까지 고려한 종합적인 설계 접근이 필요합니다. 이러한 사전 검토 과정을 거칠 때 비로소 시행착오를 줄이고 원하는 품질의 시제품 및 완제품을 효율적으로 얻을 수 있습니다.
관련 참고 경로:
• 3D 모델링 데이터 검토 가이드: 3D 프린터 모델링 사이트 파일 출력 전 필수 검토 3가지
• 최신 적층제조 기술 동향: 3D 프린팅 기술 혁신: NIST 2026 신소재 합금 및 초고속 금속 프린팅 트렌드
