이 글의 핵심 3가지
1. 3D 프린터 모델링 사이트에서 다운로드한 파일은 슬라이싱 전 반드시 '매니폴드(Watertight)' 상태인지 검증해야 출력 실패를 막을 수 있습니다.
2. 적층 제조의 특성상 출력 방향(Build Orientation)에 따라 강도의 이방성과 서포트 생성 위치가 결정되므로 설계적 검토가 필수적입니다.
3. 소재 부피, 레이어 높이, 후처리 공정은 전체 제조 비용과 납기에 직접적인 영향을 미치는 핵심 변수입니다.
인터넷의 다양한 3d 프린터 모델링 사이트에서 마음에 드는 디자인을 발견하고 다운로드하는 것은 매우 흥미로운 경험입니다. 하지만 모니터 화면에서 완벽해 보이는 3D 모델이 실제 3d 프린터를 통해 실물로 구현될 때, 예상치 못한 출력 실패나 품질 저하를 겪는 경우가 많습니다. 가상 공간의 데이터와 물리적인 적층 제조 공정 사이에는 기술적인 간극이 존재하기 때문입니다.
성공적인 3d 프린팅 결과를 얻기 위해서는 슬라이서 프로그램에 파일을 올리기 전, 몇 가지 필수적인 엔지니어링 요소를 점검해야 합니다. 국제 표준 규격과 제조 현장의 가이드를 바탕으로, 출력 전 반드시 확인해야 할 3가지 핵심 체크리스트를 정리해 드립니다.
정의: 매니폴드 (Manifold / Watertight)
3D 모델의 메쉬(Mesh) 구조에 구멍이나 겹치는 면이 없이, 기하학적으로 완전히 닫혀 있어 내부와 외부의 경계가 명확하게 구분되는 '수밀(Water-tight)' 상태를 의미합니다.
다운로드한 모델링 파일, 왜 바로 출력하면 실패할까요?
1. 메쉬 데이터의 무결성 검토 (Watertight 상태 확인)
가장 먼저 확인해야 할 것은 파일의 기하학적 무결성입니다. 많은 오픈소스 모델링 파일은 시각적 렌더링만을 목적으로 제작되어, 실제 제조에 적합하지 않은 구조를 가지고 있습니다. 특히 STL 파일 형식에서 빈번하게 발생하는 'Non-manifold' 기하학(깨진 메쉬, 열린 구멍, 중첩된 면 등)은 슬라이서 소프트웨어가 툴패스(Toolpath)를 생성할 때 심각한 오류를 유발합니다. (출처: Additive Manufacturing File Format (AMF) and STL Best Practices)
이러한 데이터 오류가 포함된 상태로 출력을 진행하면 특정 레이어에서 압출이 누락되거나, 내부 채움(Infill)이 비정상적으로 생성되어 출물이 중간에 무너질 수 있습니다. 따라서 출력 전 전용 검증 소프트웨어를 활용해 메쉬를 분석하고, 자동으로 오류를 보정하는 과정이 선행되어야 합니다. 자세한 파일 검토 요령은 3D 프린터 모델링 사이트 파일 출력 전 필수 검토 3가지 자료를 통해 구체적으로 확인해 볼 수 있습니다.
출력물의 강도와 표면 품질을 결정하는 요소는 무엇인가요?
2. 적층 방향(Build Orientation)과 이방성(Anisotropy) 이해
3d프린팅 공정은 재료를 한 층씩 쌓아 올리는 적층 제조(Additive Manufacturing) 방식을 따릅니다. ISO/ASTM 52900:2021 표준에 따르면, 이러한 적층 특성으로 인해 출력물은 방향에 따라 기계적 성질이 달라지는 '이방성(Anisotropy)'을 갖게 됩니다. (출처: ISO/ASTM 52900:2021 Additive manufacturing - General principles) 즉, 적층 면과 평행한 방향으로 힘을 받을 때보다, 적층 경계면을 뜯어내는 방향으로 힘을 받을 때 훨씬 쉽게 파손됩니다.

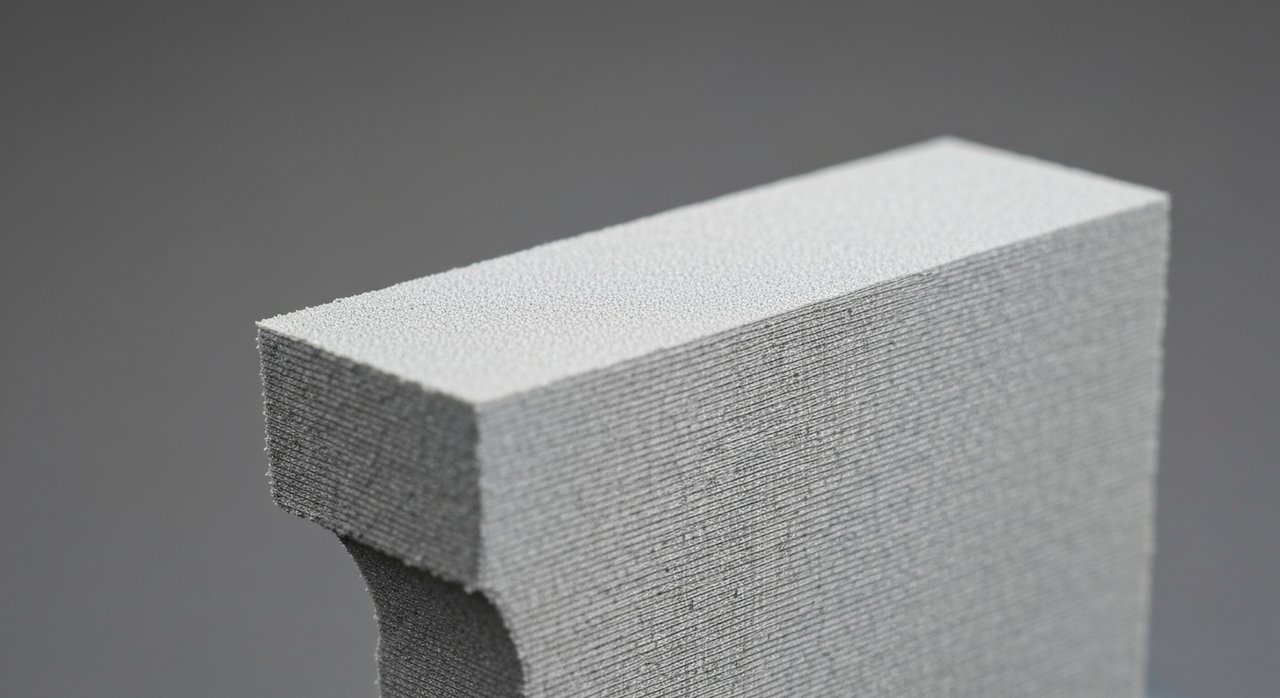

또한, 출력 방향은 서포트(Support) 구조물의 생성 위치와 양을 결정합니다. 서포트가 많이 붙을수록 표면 조도(Surface Finish)가 거칠어지며, 이를 제거하는 후처리 과정에서 추가적인 시간과 비용이 발생합니다. (출처: Design for Additive Manufacturing (DfAM) Guide) 기능성 부품을 제작할 때는 부품이 실제 작동할 때 받는 하중의 방향을 고려하여 최적의 빌드 방향을 설정해야 합니다.
3. 벽 두께(Wall Thickness)와 슬라이싱 파라미터 설정
모델링 사이트의 파일들은 종종 스케일(크기) 조정을 염두에 두고 업로드됩니다. 만약 원본 모델의 크기를 임의로 줄여서 출력하고자 한다면, 모델의 '최소 벽 두께'를 반드시 재계산해야 합니다. 벽 두께가 사용하는 3d프린터 노즐의 직경이나 광원의 해상도보다 얇아지면, 해당 부분이 아예 출력되지 않거나 매우 취약하게 인쇄되어 쉽게 부러집니다.
이와 함께 레이어 높이(Layer Height), 인필 밀도(Infill Density), 쉘 두께(Shell Thickness) 등의 슬라이싱 파라미터 역시 부품의 최종 성능과 출력 시간에 직접적인 영향을 미칩니다. (출처: Design for Additive Manufacturing (DfAM) Guide) 정밀한 외관이 필요하다면 레이어 높이를 낮추고, 기계적 강도가 우선이라면 쉘 두께와 인필 밀도를 높이는 등 목적에 맞는 파라미터 최적화가 필요합니다. 공정과 소재 선택에 대한 체계적인 흐름은 3D 프린팅 출력 전 필수 준비 단계: 파일, 공정, 소재 선택 가이드에서 상세히 다루고 있습니다.
