핵심 요약
1. PA12-CF는 알루미늄 무게의 절반 이하, 강철 무게의 약 6분의 1에 불과하여 전기차 부품 경량화에 매우 유리합니다.
2. 인장 강도는 알루미늄 6061-T6의 25~35% 수준이며, 강성은 알루미늄이 8~20배 더 우수하므로 구조적 요구 조건에 따른 선택이 필요합니다.
3. 120°C를 초과하는 고온 환경이나 전기 전도성이 필수적인 부품에는 여전히 금속 소재가 요구됩니다.

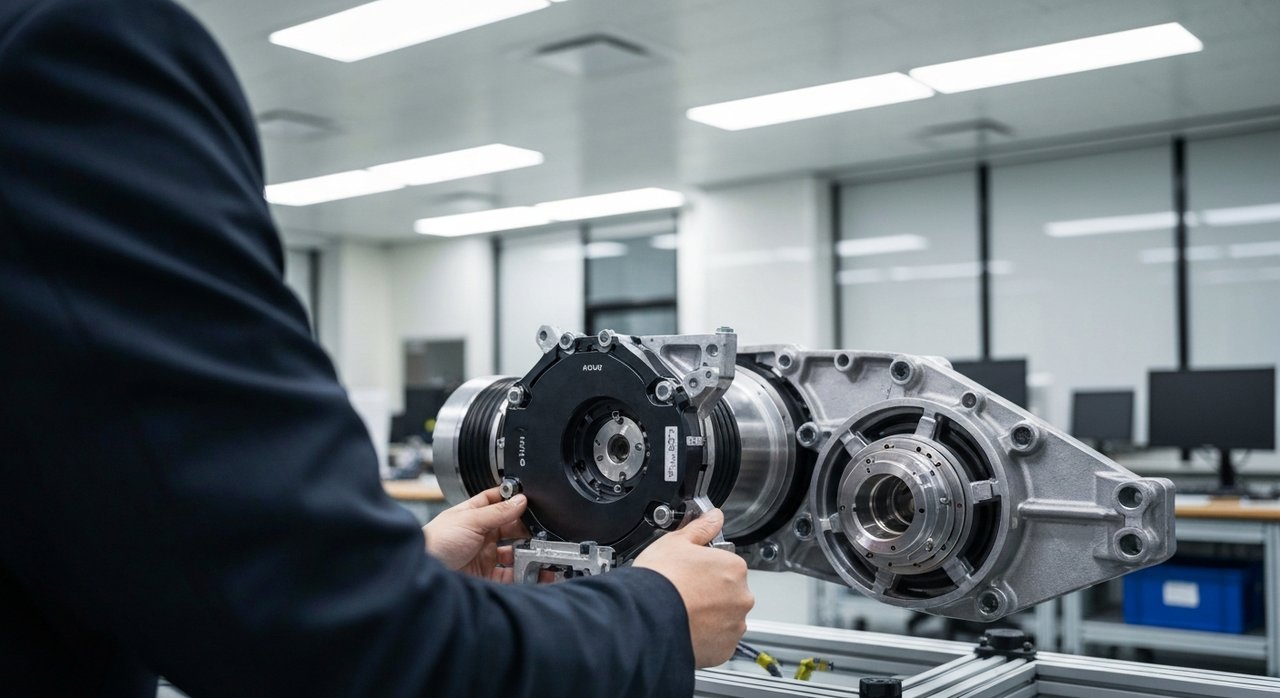

전기차 산업에서 주행 거리를 늘리고 효율성을 극대화하기 위한 '경량화'는 가장 중요한 과제 중 하나입니다. 특히 모터 주변 부품은 지속적인 진동과 열, 화학 물질에 노출되기 때문에 전통적으로 알루미늄이나 강철 같은 금속 소재가 주로 사용되어 왔습니다. 그러나 최근 탄소 섬유가 보강된 엔지니어링 플라스틱이 새로운 대안으로 떠오르고 있습니다.
다양한 고성능 3d 프린터 소재 중에서도 PA12-CF(탄소 섬유 보강 나일론 12)는 금속에 버금가는 기계적 특성과 압도적인 가벼움으로 주목받고 있습니다. 전기차 모터 부품의 경량화를 실현하는 PA12-CF와 전통적인 금속 소재의 물리적 특성을 객관적인 데이터를 바탕으로 비교해 보겠습니다.
PA12-CF와 금속 소재, 물리적 스펙의 핵심 차이는 무엇인가요?
무게와 밀도: 알루미늄의 절반 이하로 구현하는 경량화

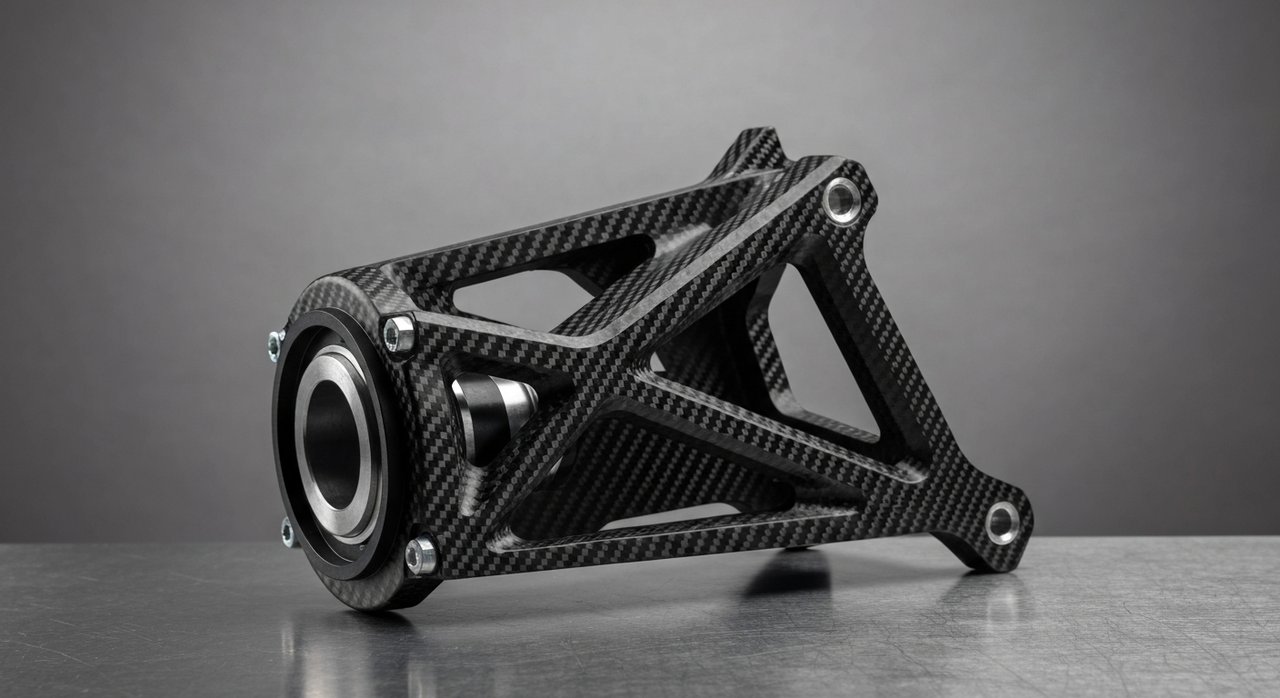

경량화 관점에서 PA12-CF는 매우 강력한 이점을 가집니다. 탄소 섬유 복합재는 알루미늄 무게의 절반 이하이며, 강철과 비교하면 약 6분의 1 수준에 불과합니다 (출처: Can Carbon Fiber FDM Parts Really Replace Metal Components?). 유리 섬유가 충전된 PA12-GF의 밀도가 1.3 g/cm³인 것에 비해, 대표적인 금속 소재인 6061-T6 알루미늄의 밀도는 2.7 g/cm³에 달합니다 (출처: Nylon PA12 vs aluminum - when printed nylon replaces machined metal.). 이러한 밀도 차이는 모터 하우징, 브래킷 등 부피가 큰 부품을 제작할 때 극적인 무게 절감 효과로 이어집니다.
인장 강도와 강성: 금속이 여전히 우위를 점하는 영역
무게를 줄일 수 있음에도 불구하고 금속을 완전히 대체하기 어려운 이유는 강도와 강성 때문입니다. 데이터시트와 독립적 테스트 결과에 따르면, PA12-CF의 인장 강도는 6061-T6 알루미늄의 약 25~35% 수준에 머무릅니다 (출처: Can Carbon Fiber FDM Parts Really Replace Metal Components?). 또한 강성(Stiffness) 측면에서는 알루미늄이 3D 프린팅된 탄소 섬유 복합재보다 약 8배에서 20배 더 단단한 특성을 보입니다 (출처: Can Carbon Fiber FDM Parts Really Replace Metal Components?). 따라서 강한 물리적 충격이나 고부하를 견뎌야 하는 핵심 구동축 등에는 여전히 금속 소재가 필수적입니다.
정의

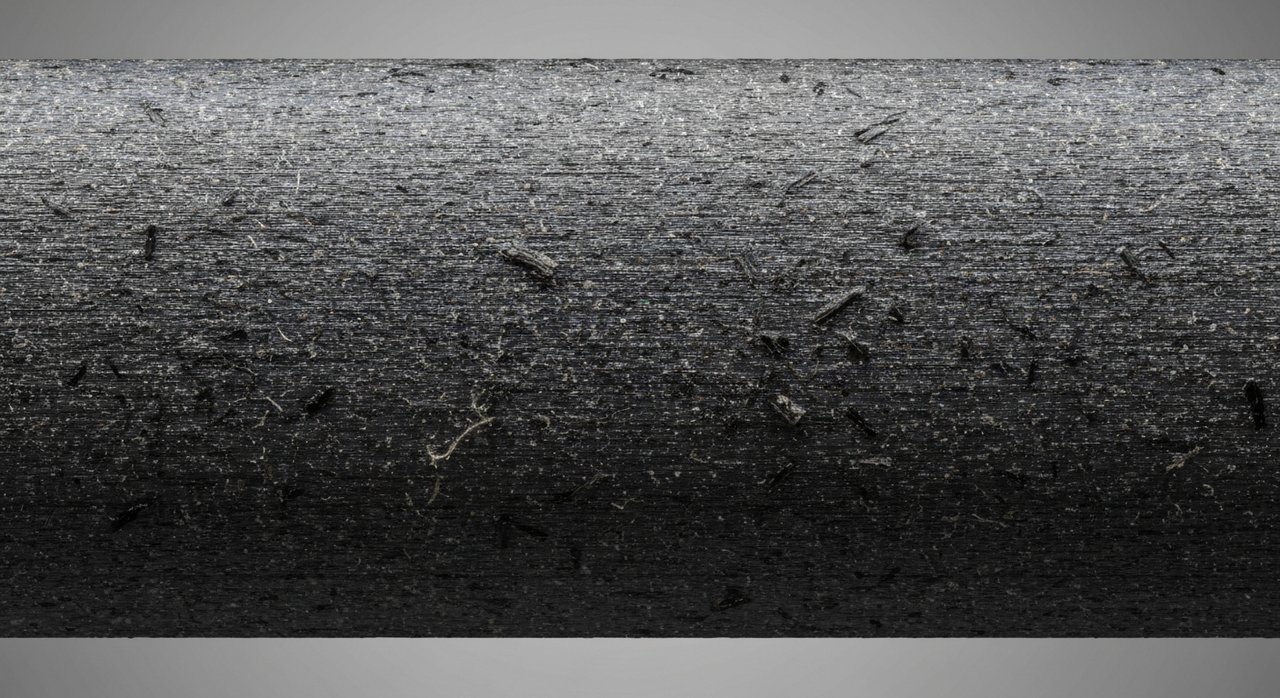

PA12-CF (Polyamide 12 Carbon Fiber): 나일론 12 기재에 잘게 자른 탄소 섬유(Chopped Carbon Fiber)를 혼합하여 강도와 강성을 대폭 향상시킨 고성능 복합 3D 프린팅 소재입니다.
전기차 모터 부품에서 PA12-CF가 주목받는 이유는 무엇인가요?
우수한 치수 안정성과 화학적 내성
전기차 모터 주변은 다양한 오일, 냉각수 등의 화학 물질에 노출되기 쉽습니다. PA12-CF는 수분 흡수율이 매우 낮아 습한 환경에서도 치수 변화가 거의 없으며, 오일 및 연료에 대한 높은 화학적 내성을 제공합니다 (출처: Composite Filament Comparison for 3D Printing: PA6-CF vs PA12-CF vs PA6-GF25). 이는 유사한 탄소 섬유 보강 소재인 PA6-CF와 비교했을 때도 더 뛰어난 치수 안정성과 출력성을 보여주는 부분입니다.
복잡한 내부 유로 설계를 위한 기하학적 자유도
전기차 모터의 효율을 높이기 위해서는 냉각 채널의 설계가 핵심입니다. 전통적인 금속 가공(CNC 밀링 등) 방식으로는 복잡한 내부 곡선 유로를 깎아내는 데 한계가 있습니다. 반면, PA12 복합재를 활용한 3D 프린팅 공정은 절삭 가공 대비 매우 우수한 기하학적 자유도를 제공하므로, 최적화된 내부 냉각 구조를 일체형으로 제작할 수 있습니다 (출처: Nylon PA12 vs aluminum - when printed nylon replaces machined metal.).
출력 품질을 높이기 위한 공정 조건: 노즐과 어닐링
PA12-CF는 무게 대비 약 10%의 촙드 탄소 섬유를 함유하고 있습니다 (출처: PolyMide™ PA12-CF Industrial - Technical Data Sheet). 이 단단한 탄소 섬유 입자들은 황동 재질의 일반 노즐을 빠르게 마모시키기 때문에, 출력 시에는 반드시 경화강(Hardened Steel)이나 내마모성 노즐을 사용해야 합니다 (출처: PolyMide™ PA12-CF Industrial - Technical Data Sheet). 또한, 출력 후 기계적 특성과 열적 안정성을 극대화하기 위해 열처리 공정인 어닐링(Annealing) 과정을 거치는 것이 권장됩니다 (출처: PolyMide™ PA12-CF Industrial - Technical Data Sheet).
금속을 완전히 대체할 수 없는 한계 조건은 무엇인가요?
120°C 이상의 고온 환경과 전기 전도성 요구
PA12-CF가 아무리 우수한 엔지니어링 플라스틱이라 하더라도 물리적인 한계 온도가 존재합니다. 작동 온도가 120°C를 초과하는 고온 환경이거나, 부품 자체에 전기 전도성 및 접지 기능이 필요한 애플리케이션의 경우에는 플라스틱 계열 소재를 사용할 수 없으며 반드시 알루미늄 등의 금속 소재를 적용해야 합니다 (출처: Nylon PA12 vs aluminum - when printed nylon replaces machined metal.). 따라서 부품이 배치되는 위치의 온도 환경과 전기적 요구 조건을 선제적으로 검토하는 것이 중요합니다.
자주 묻는 질문
Q. PA12-CF 소재는 일반 나일론과 비교해 어떤 장점이 있나요?
A. 탄소 섬유가 포함되어 있어 일반 나일론보다 인장 강도와 강성이 훨씬 높으며, 수분 흡수율이 낮아 습한 환경에서도 치수 안정성이 뛰어납니다.
Q. 알루미늄 부품을 PA12-CF로 대체할 때 가장 주의해야 할 점은 무엇인가요?
A. 부품의 작동 온도가 120°C 이하인지 확인해야 하며, 금속에 비해 강성이 낮으므로 구조적 설계를 보강하거나 하중 조건을 재검토해야 합니다.
Q. PA12-CF 출력물은 후처리가 필수적인가요?
A. 필수는 아니지만, 소재가 가진 기계적 및 열적 특성을 최적화하고 내부 응력을 제거하기 위해 출력 후 어닐링(열처리) 공정을 거치는 것이 권장됩니다.
다양한 산업용 3D 프린팅 소재의 상세한 물성 비교와 선택 기준에 대해 더 알아보고 싶다면 아래 자료를 참고해 보시기 바랍니다.
