이 글의 핵심 3가지
1. 서포트 구조를 최소화하는 형상 설계와 적층 방향 최적화는 재료 소모와 후처리 비용을 직접적으로 줄입니다.
2. 여러 부품을 하나로 통합하는 설계(Part Consolidation)를 통해 조립 비용과 잠재적 품질 리스크를 낮출 수 있습니다.
3. 위상 최적화와 격자 구조는 경량화에 유리하지만, 후처리 복잡성과 특정 장비의 제약 조건을 함께 고려해야 합니다.
시제품 제작이나 목업 제작을 위해 외부 업체의 3D 프린팅 출력 대행 서비스를 이용할 때, 많은 이들이 단순히 크기나 무게만을 기준으로 비용이 산정된다고 생각합니다. 하지만 실제 제조 현장에서 견적을 결정하는 가장 결정적인 요인은 설계 단계에서 적층 제조의 특성을 얼마나 고려했는가에 있습니다. 이를 적층 제조를 위한 설계, 즉 DfAM(Design for Additive Manufacturing)이라고 부릅니다.
동일한 기능과 외관을 가진 제품이라도 3D 프린터 공정에 맞게 설계를 최적화하느냐에 따라 제작 비용과 납기, 그리고 최종 품질에서 매우 큰 차이가 발생합니다. 합리적인 비용으로 고품질의 결과물을 얻기 위해 반드시 알아야 할 DfAM 설계 최적화 전략을 정리해 드립니다.
정의: DfAM(Design for Additive Manufacturing)
적층 제조(3D 프린팅) 공정의 고유한 한계와 가능성을 고려하여, 제품의 기능성을 극대화하고 제조 비용 및 시간을 최소화하도록 제품을 설계하는 기법을 의미합니다.
3D 프린팅 비용을 결정하는 핵심 요인은 무엇인가요?
재료 소모량과 서포트 구조의 관계
3D프린터는 재료를 한 층씩 쌓아 올리는 방식으로 작동하기 때문에, 공중에 떠 있는 형상(Overhang)을 출력하려면 이를 지지해 줄 서포트 구조(Support Structure)가 필수적입니다. 서포트 구조는 출력 완료 후 제거되어 버려지는 재료입니다. 따라서 서포트가 많이 생성될수록 원재료의 낭비가 심해질 뿐만 아니라, 이를 손으로 직접 제거하고 표면을 다듬는 후처리 공정 시간이 늘어나 최종 대행 비용 상승의 직접적인 원인이 됩니다 (출처: Design for Additive Manufacturing (DfAM) Guide).
제작 시간과 적층 방향의 영향
출력물이 장비 내부에서 어떤 방향으로 배치되는지를 뜻하는 '적층 방향(Build Orientation)'은 표면 조도 품질과 제작 시간 사이의 균형을 맞추는 핵심 요소입니다 (출처: Design for Additive Manufacturing (DfAM) Guide). Z축 방향으로 높이가 높아질수록 레이어를 쌓는 횟수가 늘어나 장비 가동 시간이 증가하며, 이는 곧 비용 증가로 이어집니다. 따라서 설계 단계에서부터 적층 방향을 고려하여 서포트를 줄이고 높이를 낮추는 표준화된 접근이 필요합니다 (출처: ASTM F2792 - Standard Terminology for Additive Manufacturing Technologies).
합리적인 출력을 위한 3가지 DfAM 설계 최적화 전략은 무엇인가요?
1. 서포트 최소화를 위한 형상 및 적층 방향 최적화
3D 프린팅 설계 시 서포트 사용량을 줄이는 가장 효과적인 방법은 자가 지지 각도(Self-supporting angle)를 활용하는 것입니다. 일반적으로 추가적인 지지대 없이 출력할 수 있는 각도(통상적으로 수평 기준 45도 이상)를 설계에 반영하면 서포트 구조의 필요성을 크게 낮출 수 있습니다. 이는 재료 낭비를 직접적으로 줄이고, 서포트 제거 후 표면에 남는 자국을 최소화하여 후가공 공정 시간을 단축시킵니다 (출처: Design for Additive Manufacturing (DfAM) Guide).
2. 부품 통합을 통한 조립 공정 및 실패 지점 감소
기존의 절삭 가공(CNC 가공 등)에서는 공구의 접근 한계 때문에 여러 개의 부품으로 나누어 제작한 뒤 조립해야 했습니다. 반면 3D프린팅은 복잡한 내부 형상도 한 번에 출력이 가능하므로, 여러 부품을 하나의 통합된 단일 부품으로 설계(Part Consolidation)할 수 있습니다. 부품을 통합하면 조립에 필요한 시간과 비용이 사라질 뿐만 아니라, 결합부에서 발생할 수 있는 잠재적인 실패 지점(Failure points)을 줄여 제품의 신뢰성을 높일 수 있습니다 (출처: Design for Additive Manufacturing (DfAM) Guide).

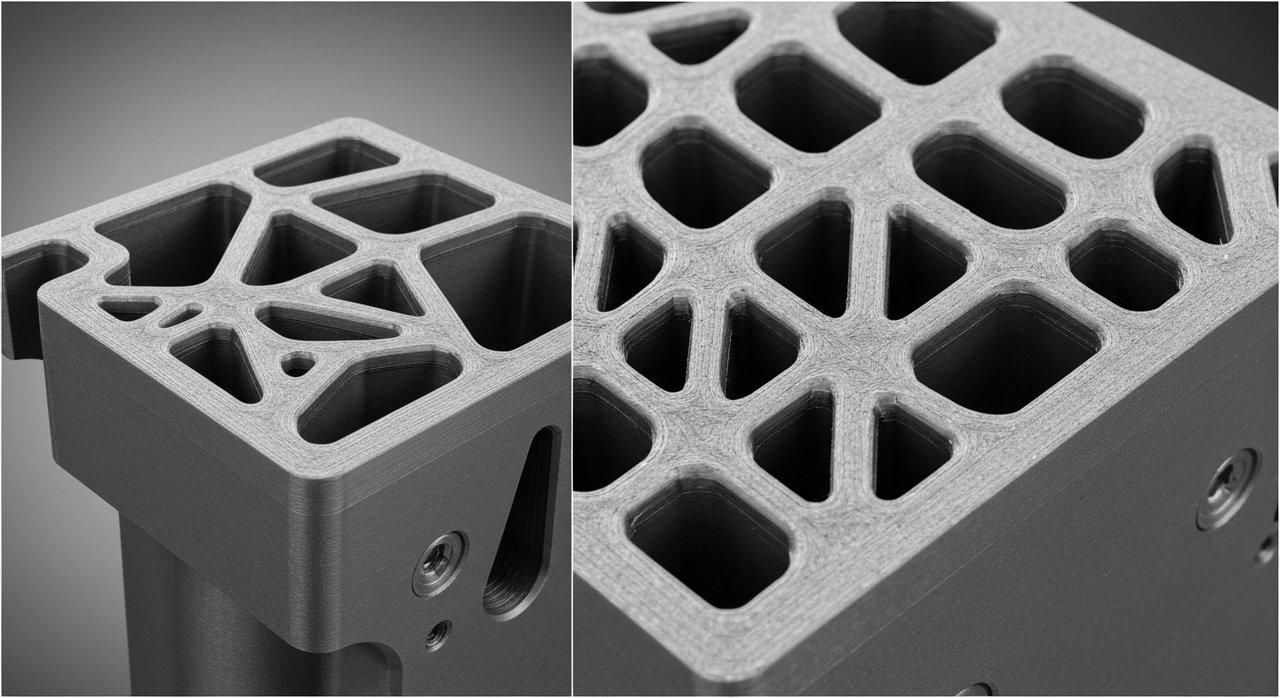

3. 위상 최적화와 격자 구조의 신중한 적용
