이 글의 핵심 3가지
1. ASTM F2792 표준에 따른 적층 제조(AM)의 정의와 7가지 공정 분류 체계를 이해합니다.
2. STL, 3MF, AMF 등 3D 모델링 파일 포맷의 기술적 차이와 특징을 파악합니다.
3. DfAM(적층 제조를 위한 디자인) 원리를 적용하여 출력 성공률을 높이고 후처리 공정을 최소화합니다.
처음 3d 프린팅 기술을 접하는 입문자들은 생소한 기술 용어와 복잡한 공정 이름 앞에서 어려움을 겪기 쉽습니다. 단순히 3d 프린터 장비를 작동시키는 것을 넘어, 원하는 품질의 결과물을 얻기 위해서는 설계 단계부터 출력, 후처리에 이르는 전체 워크플로우와 핵심 개념을 정확히 이해해야 합니다.
국제 표준 기구와 글로벌 연구 기관의 자료를 바탕으로, 성공적인 출력을 위해 반드시 알아야 할 핵심 3d프린팅 용어와 개념 5가지를 단계별로 정리해 드립니다.
3D 프린팅과 적층 제조는 어떻게 다른가요?
적층 제조(Additive Manufacturing)의 정의
정의
적층 제조(AM)는 3D 모델 데이터를 기반으로 소재를 결합하여 3차원 물체를 만들어내는 공정으로, 전통적인 절삭 가공(Subtractive Manufacturing)과 대비되는 개념입니다.

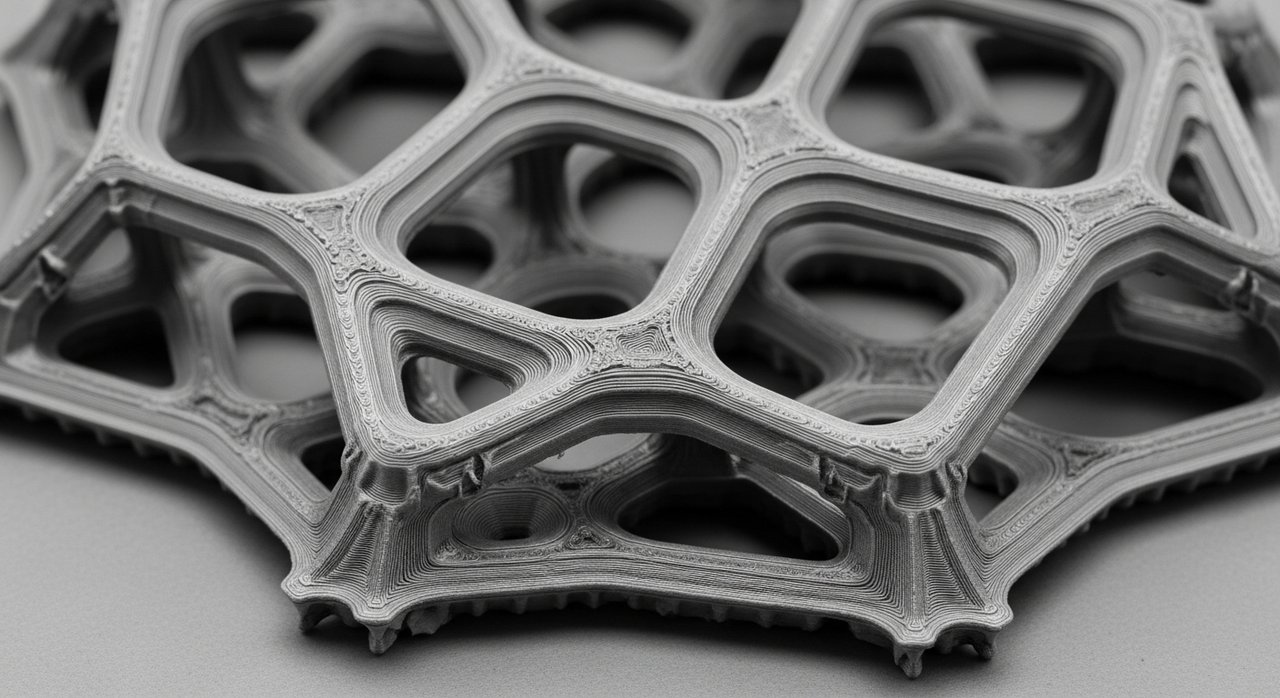

흔히 혼용되는 3d 프린터와 적층 제조(AM)는 기술적으로 엄밀히 구분됩니다. ASTM International의 ASTM F2792 표준에 따르면, '적층 제조'는 산업용 부품 생산을 포함하는 공식적인 기술 명칭이며, '3D 프린팅'은 이 기술을 보다 대중적으로 표현하는 용어입니다. 3d프린팅은 재료를 한 층씩 쌓아 올리는 방식으로 작동하므로, 깎아내는 방식에 비해 재료 낭비가 적고 복잡한 내부 기하학적 구조를 구현하는 데 유리합니다.
7가지 공정 분류와 원료(Feedstock)
ASTM F2792 표준은 적층 제조 기술을 작동 원리와 원료(Feedstock)의 상태에 따라 7가지 고유한 제품군으로 분류합니다. 대표적으로 액체 상태의 광경화성 수지를 사용하는 광중합 방식(Vat Photopolymerization), 분말 상태의 재료를 레이저로 소결하는 분말 베드 융해 방식(Powder Bed Fusion) 등이 있습니다. 입문 단계에서는 제작 목적에 맞는 적절한 공정을 선택하는 것이 중요하므로, 각 방식의 특징을 미리 비교해 두는 것이 좋습니다. 자세한 공정별 차이는 SLA와 FDM 3D 프린팅 공정 선택 가이드: 입문자를 위한 필수 지식을 통해 확인할 수 있습니다.
3D 프린터 출력을 위한 파일 포맷에는 어떤 것들이 있나요?
가장 대중적인 STL 포맷의 특징과 한계
3D 모델링 프로그램이나 다양한 3D 프린터 모델링 사이트에서 다운로드한 파일은 주로 STL(Stereolithography) 형식으로 저장되어 있습니다. STL은 3차원 형상의 표면을 수많은 삼각형 패싯(Facet)으로 나누어 표현하는 방식입니다. 구조가 단순하여 대부분의 슬라이싱 소프트웨어와 호환되지만, 곡면을 완벽하게 표현하지 못하고 삼각형의 개수가 늘어날수록 파일 용량이 급격히 커진다는 단점이 있습니다. 또한 색상, 소재, 내부 구조 등의 메타데이터를 담을 수 없습니다.
정밀도를 높이는 차세대 포맷: 3MF와 AMF
STL의 한계를 극복하기 위해 개발된 포맷이 3MF(3D Manufacturing Format)와 AMF(Additive Manufacturing File Format)입니다. ISO/ASTM 52915:2020 표준으로 지정된 AMF 포맷은 평평한 삼각형 대신 곡면 삼각형(Curved Triangles)을 지원하여 기하학적 정확도를 크게 향상시킵니다. 또한 단일 파일 내에서 다중 소재(Multi-material)와 다중 색상(Multi-color)을 정의할 수 있으며, 부품의 배치 방향과 스케일 정보까지 메타데이터로 포함할 수 있어 산업용 제조 현장에서 활용도가 높아지고 있습니다. 3D 프린터 모델링 사이트 파일 출력 전 필수 체크리스트 3가지를 참고하여 파일의 무결성을 검증하는 습관이 필요합니다.
DfAM이란 무엇이며 왜 중요한가요?

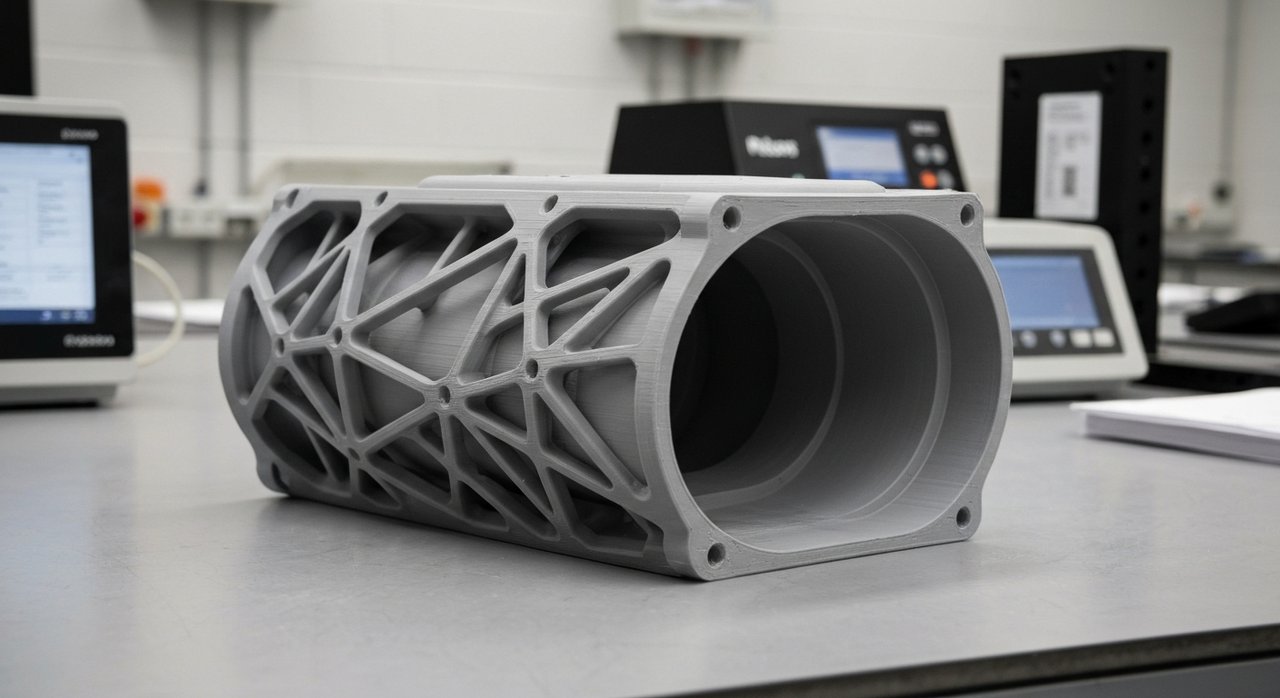

적층 제조를 위한 디자인(DfAM)의 개념
DfAM(Design for Additive Manufacturing)은 3D 프린팅 공정의 특성과 한계를 고려하여 제품을 설계하는 방법론입니다. 전통적인 가공 방식에 맞춰 설계된 도면을 그대로 출력하면 실패할 확률이 높습니다. 영국의 접합용접연구소(TWI Global)의 가이드라인에 따르면, DfAM은 단순히 형태를 만드는 것을 넘어 특정 공정의 제약 조건(최소 벽 두께, 구멍 직경, 오버행 각도 등)을 설계 단계에서부터 반영하는 것을 의미합니다.
서포트 구조 최소화와 부품 통합
DfAM의 가장 큰 목적 중 하나는 서포트 구조(Support Structure)를 최소화하는 것입니다. 서포트는 공중에 떠 있는 형상(오버행)을 지지하기 위해 임시로 출력되는 지지대입니다. 부품의 출력 방향(Orientation)을 최적화하면 서포트 사용량을 줄여 원료를 절약하고 후가공 시간을 단축할 수 있습니다. 또한, 여러 개의 부품으로 조립되던 구조를 하나의 통합된 단일 부품(Consolidation)으로 설계할 수 있다는 점도 DfAM이 가진 강력한 이점입니다.
출력 후 진행되는 후처리 공정에는 무엇이 있나요?
서포트 제거와 표면 마감(Surface Finishing)
3D 프린터에서 출력이 완료된 직후의 상태를 '그린 파트(Green Part)' 또는 '원시 출력물'이라고 부릅니다. AdditiveManufacturing.com의 제조 워크플로우 가이드에 따르면, 최종 제품으로 사용하기 위해서는 반드시 후처리(Post-processing) 단계를 거쳐야 합니다. 가장 기본적인 후처리는 출력물을 지지하던 서포트를 물리적 또는 화학적으로 제거하는 것입니다. 이후 표면의 적층 흔적을 없애고 매끄러운 외관을 만들기 위해 샌딩, 폴리싱, 도색 등의 표면 마감 공정이 진행됩니다.
기계적 물성 향상을 위한 열처리
금속이나 일부 고성능 고분자 소재의 경우, 출력 과정에서 발생하는 내부 열응력을 제거하고 기계적 강도를 확보하기 위해 열처리(Heat Treatment) 공정이 필수적입니다. 후처리는 단순히 미관을 개선하는 작업이 아니라, 부품의 치수 정밀도와 최종 물리적 성질을 결정짓는 핵심 제조 단계입니다. 따라서 설계 단계에서부터 어떤 후처리 공정이 필요한지 미리 고려하여 예산과 일정을 계획해야 합니다.
자주 묻는 질문
Q. STL 파일과 3MF 파일 중 어떤 포맷을 사용하는 것이 더 좋나요?
A. 단순한 형상의 단일 소재 출력이라면 호환성이 높은 STL 파일로도 충분합니다. 하지만 곡면이 많아 정밀한 기하학적 표현이 필요하거나, 다중 소재 및 색상 정보를 포함해야 하는 복잡한 프로젝트라면 3MF 또는 AMF 포맷을 사용하는 것이 유리합니다.
Q. 서포트 구조는 항상 필수로 생성해야 하나요?
A. 공중에 떠 있는 오버행 구조가 있는 경우 서포트가 필요하지만, DfAM 설계를 통해 출력 방향을 조정하거나 경사각을 조절하면 서포트 없이도 출력이 가능합니다. 또한 분말 베드 방식(SLS, MJF 등)은 주변 분말이 지지대 역할을 하므로 별도의 서포트 구조가 필요하지 않습니다.
Q. 후처리 공정을 생략하면 어떤 문제가 발생하나요?
A. 서포트가 제거되지 않으면 조립이나 구동이 불가능할 수 있으며, 표면 마감이 생략되면 적층 결이 그대로 남아 외관 품질이 떨어집니다. 특히 금속 출력물의 경우 열처리를 생략하면 내부 잔류 응력으로 인해 부품이 변형되거나 균열이 발생할 수 있습니다.
검증에 참고한 자료
- ASTM International: ASTM F2792 - Standard Terminology for Additive Manufacturing Technologies (https://www.astm.org/f2792-12a.html)
- AdditiveManufacturing.com: Additive Manufacturing: A Guide for Beginners (https://additivemanufacturing.com/basics/)
- TWI Global: Design for Additive Manufacturing (DfAM) Guidelines (https://www.twi-global.com/technical-knowledge/faqs/what-is-design-for-additive-manufacturing)
- ISO/ASTM 52915:2020: Additive Manufacturing File Format (AMF) Standard (https://www.iso.org/standard/74737.html)
