이 글의 핵심 3가지
1. MJF(Multi Jet Fusion) 공정의 비용 효율성은 빌드 챔버 내 부품 배치 밀도인 패킹 밀도(Packing Density)에 의해 결정됩니다.
2. 빌드 볼륨 내 위치에 따라 치수 정밀도가 달라지며, 가장자리 영역이 중앙보다 상대적으로 더 높은 정밀도를 보입니다.
3. 격자 구조 설계 시 내부 분말 제거 한계를 고려해야 하며, 밀도 조건에 따라 청소 가능한 깊이가 제한됩니다.
제조 산업에서 시제품 제작 단계를 넘어 실제 최종 제품을 생산하는 단계로 진입할 때, 가장 큰 걸림돌은 언제나 비용과 품질의 균형입니다. 과거에는 단순한 프로토타입 제작 도구로 여겨졌던 3D 프린팅 기술이 이제는 어엿한 제조 공정으로 전환되면서, 대량 생산을 위한 다양한 산업용 솔루션이 주목받고 있습니다.
그중에서도 HP의 MJF(Multi Jet Fusion) 기술은 우수한 물리적 특성과 생산 속도로 인해 중대형 배치 생산의 핵심 공정으로 자리 잡았습니다. 하지만 무작정 공정을 도입한다고 해서 비용 절감과 품질 향상이 자동으로 보장되는 것은 아닙니다. 실무자는 설계 단계부터 공정의 특성을 명확히 이해하고, 비용 구조와 기하학적 한계를 계산해야 합니다.
정의
MJF(Multi Jet Fusion)란 분말 베드 방식의 3D프린팅 기술 중 하나로, 미세한 분말 소재에 열 흡수제(Fusing Agent)와 디테일링 제(Detailing Agent)를 분사한 후 적외선 램프로 열을 가해 레이어를 융합시키는 공정입니다.
MJF 3D 프린팅 비용을 결정하는 핵심 요인은 무엇인가요?
패킹 밀도와 고정비 분산 효과
글로벌 3D프린팅 분석 기관인 Amuse3D의 보고서에 따르면, MJF 공정의 단가를 결정하는 가장 결정적인 매개변수는 바로 패킹 밀도(Packing Density)입니다. 패킹 밀도란 3D프린터의 3차원 빌드 챔버 내부 공간 중 실제 출력물이 차지하는 부피의 비율을 뜻합니다.

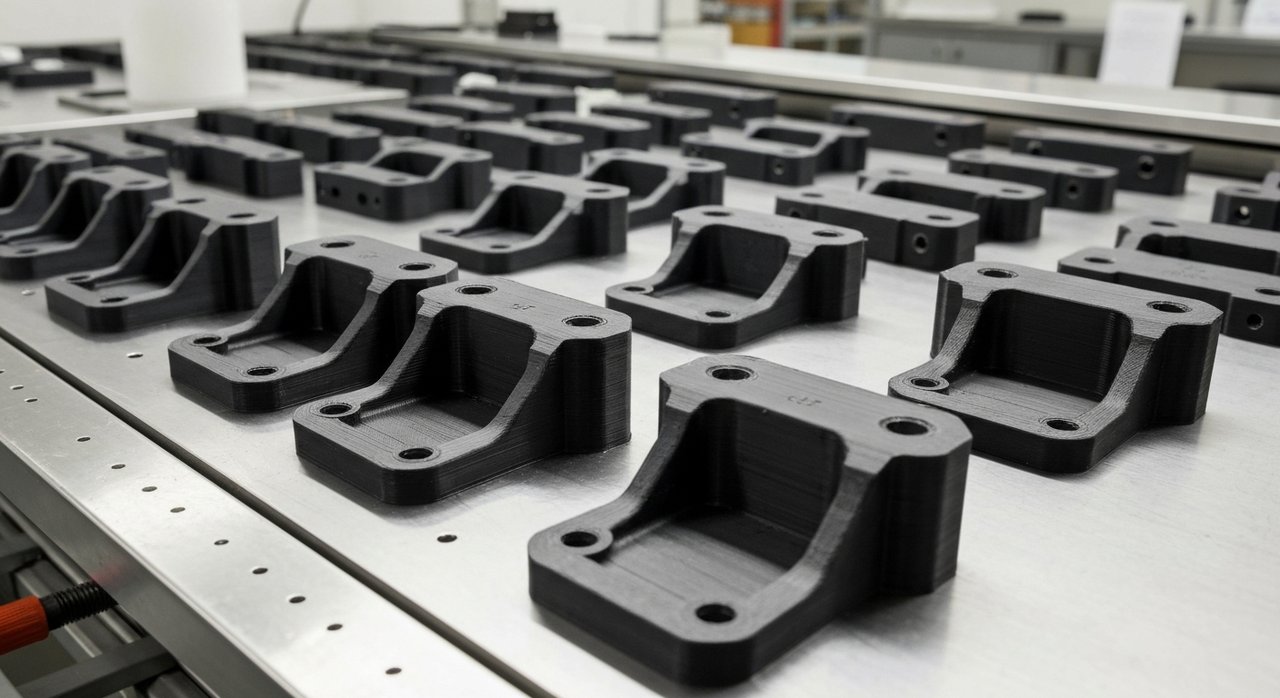

MJF 장비는 한 번 가동할 때 장비 예열, 냉각, 그리고 작업자의 수동 프로세스 등 고정적인 시간과 노동력이 소모됩니다. 빌드 챔버 내부에 최대한 많은 부품을 촘촘하게 배치(Nesting)할수록, 이러한 고정 비용이 개별 부품으로 분산되어 단가가 낮아집니다. 따라서 단일 부품을 소량 출력할 때보다, 챔버 공간을 가득 채울 수 있는 수량으로 묶어서 주문할 때 비용 효율성이 극대화됩니다.
중대형 배치 생산에서의 경제성 판단 기준
산업용 3D 가이드 분석 자료(Prototek 발행)에 따르면, MJF 공정은 일반적으로 1개에서 10,000개 이상의 중대형 배치 생산까지 대응할 수 있는 유연성을 제공합니다. 특히 금형 제작에 필요한 초기 비용과 리드 타임을 감당하기 어려운 소량 다품종 양산 단계에서 MJF 대량생산은 매우 강력한 대안이 됩니다.
이때 실무적으로 고려해야 할 점은 소재의 선택입니다. 주로 사용되는 PA 12(나일론)나 TPU 소재는 준등방성(Near-isotropic) 기계적 특성을 가져, 적층 방향에 따른 강도 편차가 적습니다. 이는 사출 성형품에 준하는 기계적 신뢰성을 확보할 수 있게 해줍니다.
MJF 공정 도입 시 설계(DfAM)와 품질 리스크는 어떻게 관리하나요?
빌드 위치에 따른 치수 정밀도의 차이
많은 실무자가 3D프린터 내부의 모든 위치에서 동일한 정밀도가 나올 것이라 오해합니다. 하지만 MDPI에 게재된 3D프린팅 정밀도 매핑 연구에 따르면, MJF 빌드 볼륨 내에서 부품이 배치되는 위치에 따라 치수 정밀도에 차이가 발생합니다. 연구 결과에 따르면 빌드 볼륨의 가장자리(Perimeter) 영역에 배치된 부품들이 중앙부에 배치된 부품들보다 상대적으로 더 높은 치수 정밀도를 보이는 경향이 있습니다. 이는 챔버 내부의 열 분포 및 냉각 속도 차이에서 기인하므로, 극도로 정밀한 공차가 요구되는 기능성 부품의 경우 배치 설계 단계에서 이를 반드시 반영해야 합니다.
격자 구조 설계 시 내부 분말 제거 한계

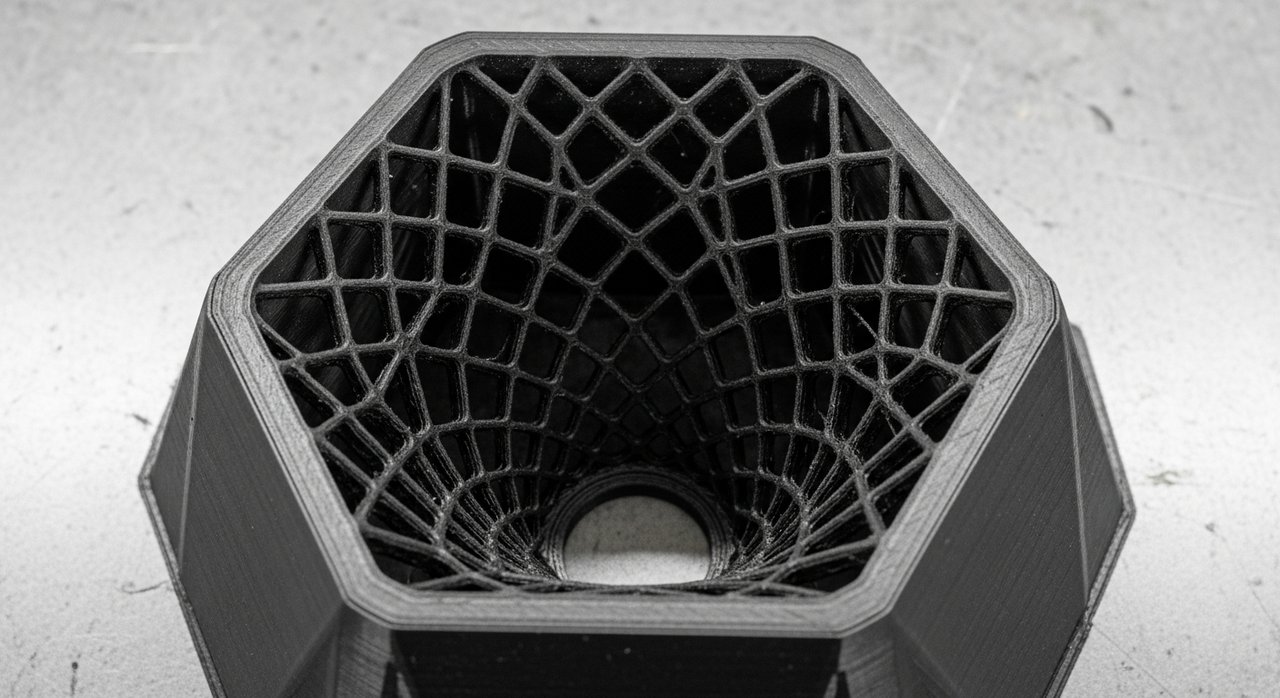

경량화나 충격 흡수를 위해 격자(Lattice) 구조를 설계할 때는 내부 미융합 분말의 제거 가능 여부를 검토해야 합니다. MDPI의 실험 데이터에 따르면, 격자 구조의 밀도에 따라 분말 제거 한계가 명확히 나뉩니다.
- 저밀도 격자 구조 (밀도 0.07 기준): 비교적 내부 공간이 넓어 최대 5개 레이어 깊이까지 분말을 원활하게 청소할 수 있습니다.
- 고밀도 격자 구조 (밀도 0.39 ~ 0.47 기준): 내부 통로가 좁아 분말 제거가 1.5에서 1.7개 레이어 깊이 수준으로 제한됩니다.
만약 이 한계를 초과하여 설계하면 내부에 굳지 않은 분말이 그대로 갇히게 되어, 부품의 무게가 무거워지거나 의도하지 않은 물리적 특성 변화를 유발할 수 있습니다. 일반적인 3D 프린터 모델링 사이트에서 다운로드한 파일들은 이러한 산업용 장비의 물리적 한계를 고려하지 않은 경우가 많으므로, 양산 적용 전 전문가의 파일 검토가 필수적입니다.
화학적 증기 평탄화(Vapor Smoothing)를 통한 물성 보완
MJF 출력물은 기본적으로 미세한 다공성 구조를 가집니다. 이를 보완하기 위해 화학적 증기 평탄화 후처리를 적용할 수 있습니다. 이 공정은 부품 표면을 미세하게 녹여 기공을 메우는 방식으로, 표면 거칠기를 개선할 뿐만 아니라 수분 흡수를 방지하고 기계적 강도를 향상시키는 효과를 줍니다. 표면 품질이 중요한 외관 부품이나 밀봉이 필요한 부품이라면 3D 프린팅 후처리 가이드를 참고하여 적절한 마감 공정을 사전에 계획해야 합니다.
실무자를 위한 MJF 대량 생산 체크리스트
1. 파일 검토 및 DfAM(적층제조 특화 설계) 자가 진단
Unionfab의 DFM 가이드라인에 따르면, 설계 초기 단계에서 제조 가능성 검토(DFM)를 통합하는 것이 설계 수정으로 인한 추가 지출을 방지하는 가장 확실한 방법입니다. 아래 기준에 따라 파일을 검토해 보시기 바랍니다.
- 최소 벽 두께가 공정 권장 기준(일반적으로 0.8mm 이상)을 충족하는가?
- 밀폐된 내부 공간이 있다면 분말 배출을 위한 구멍(Escape Hole)이 적절한 크기와 위치에 뚫려 있는가?
- 격자 구조를 적용했다면 밀도 대비 분말 제거 한계 깊이를 초과하지 않았는가?
2. 비용 및 납기 리스크 관리 기준
출력대행 서비스를 이용할 때 견적과 납기는 생산 계획의 성패를 가릅니다. 비용 효율을 극대화하기 위한 실무 판단 기준은 다음과 같습니다.
- 배치 최적화: 단품 소량 발주보다는 빌드 챔버를 채울 수 있는 단위로 묶어서 발주하여 패킹 밀도를 높입니다.
- 후처리 공정 최소화: 단순 기능 검증용 부품이라면 증기 평탄화나 도색 등의 후처리를 제외하여 리드 타임과 비용을 줄입니다.
- 공차 설계: 조립이 필요한 부품은 MJF 공정의 수축률과 치수 정밀도 편차를 고려하여 설계 단계에서 적절한 공차(Clearance)를 부여해야 재출력 리스크를 방지할 수 있습니다.
자주 묻는 질문
Q. MJF 공정은 FDM 방식과 비교했을 때 어떤 장점이 있나요?
A. FDM 방식은 적층 방향(Z축)으로 결합력이 약해 강도 편차가 크지만, MJF는 분말을 열로 융합하기 때문에 모든 방향에서 균일한 준등방성 물성을 가집니다. 또한 서포트 구조물이 필요 없어 복잡한 기하학적 형상도 제약 없이 출력이 가능합니다.
Q. 출력물의 치수 정밀도를 높이려면 어떻게 설계해야 하나요?
A. 빌드 챔버 내부의 열 분포 특성상 가장자리 영역이 비교적 정밀하므로, 정밀 공차가 필요한 핵심 부품은 배치 시 가장자리에 위치하도록 대행 업체와 조율하는 것이 좋습니다. 또한 수축을 고려해 살두께를 균일하게 설계해야 변형을 줄일 수 있습니다.
Q. 격자 구조 내부의 분말이 완전히 제거되지 않으면 어떤 문제가 생기나요?
A. 미처 제거되지 못한 분말이 내부에 갇혀 굳어버리면 제품의 무게가 늘어나 경량화 효과가 퇴색됩니다. 또한 진동이나 충격이 가해질 때 내부에서 분말이 지속적으로 흘러나와 주변 기계 장치에 오염을 유발할 수 있습니다.
검증에 참고한 자료
- Amuse3D (2024.08.12) - "MJF Printing Cost Explained: How Multi Jet Fusion 3D Printing Prices Are Calculated"
- Prototek (2026.06.03) - "HP Multi Jet Fusion for Industrial 3D Printing: The Complete Technical Guide"
- MDPI (2025.10.21) - "Accuracy and Powder Removal Limits in Multi Jet Fusion 3D Printing"
- Unionfab (2026.03.21) - "Design for Manufacturing (DFM) in 3D Printing: A Complete Guide"
실무에 바로 적용할 수 있는 설계 검토와 정밀한 출력 파트너를 찾고 계신다면, eyecontact 기술 블로그에서 더 다양한 제조 혁신 사례와 가이드를 확인해 보시기 바랍니다.
