이 글의 핵심 3가지
1. 3D 프린터 모델링 사이트에서 다운로드한 파일은 출력 방식에 맞춘 수정이 필수적입니다.
2. ISO/ASTM 표준에 따른 파일 형식 이해와 DfAM(적층제조를 위한 설계) 규칙 적용이 성공률을 결정합니다.
3. 공정 및 소재 선택 후, 적절한 후처리 계획까지 수립해야 최종 품질을 확보할 수 있습니다.
최근 다양한 3D 프린터 모델링 사이트를 통해 전 세계 디자이너들이 공유한 고품질의 3D 데이터를 손쉽게 구할 수 있게 되었습니다. 하지만 사이트에서 다운로드한 파일을 그대로 3D 프린터에 입력하면 출력 실패로 이어지는 경우가 많습니다. 화면 속 가상 모델을 실제 물리적인 제품으로 구현하기 위해서는 적층제조 공정의 특성을 반영한 정교한 파일 준비 과정이 선행되어야 합니다.
정의: 적층제조 (Additive Manufacturing)
ASTM F2792 표준에 따르면, 적층제조는 3D 모델 데이터를 기반으로 소재를 결합하여 물체를 제작하는 공정을 의미하며, 기존의 절삭 가공 방식과 대비되는 개념입니다.
3D 프린팅 출력을 위한 첫 단추, 파일 형식의 이해
STL과 AMF 형식의 차이점은 무엇인가요?
대부분의 3D 프린터 모델링 사이트에서는 STL 형식을 기본으로 제공합니다. STL은 3D 모델의 표면을 수많은 삼각형(Facet)으로 나누어 표현하는 방식입니다. 이 방식은 단순하고 호환성이 높지만, 곡면을 완벽하게 표현하지 못하고 파일 용량이 커지면 데이터 오류가 발생하기 쉽다는 한계가 있습니다.
이러한 문제를 해결하기 위해 ISO와 ASTM은 공동으로 ISO/ASTM 52915 표준인 AMF(Additive Manufacturing File Format) 형식을 정의했습니다. AMF 형식은 곡면 삼각형을 지원하여 기하학적 정확도를 높일 뿐만 아니라, 단일 파일 내에 메타데이터, 재료 특성, 다중 색상 정보까지 포함할 수 있습니다. 따라서 정밀한 부품을 제작할 때는 파일의 기하학적 무결성을 먼저 검토해야 합니다. 자세한 검토 요령은 3D 프린터 모델링 사이트 파일 출력 전 필수 검토 3가지에서 확인할 수 있습니다.

3D 프린터 모델링 사이트 파일을 그대로 출력하면 안 되는 이유
DfAM(적층제조를 위한 설계) 가이드라인의 중요성
영국의 용접연구소(TWI)가 발표한 DfAM 가이드에 따르면, 3D프린팅의 성공률을 높이기 위해서는 설계 단계부터 출력 공정의 물리적 한계를 고려해야 합니다. 모델링 사이트의 파일들은 특정 출력 방식이나 장비에 최적화되어 있지 않은 경우가 많아, 그대로 출력할 경우 수축, 뒤틀림, 서포트 제거 불능 등의 문제가 발생할 수 있습니다. 이를 방지하기 위해 다음 세 가지 요소를 반드시 수정해야 합니다.

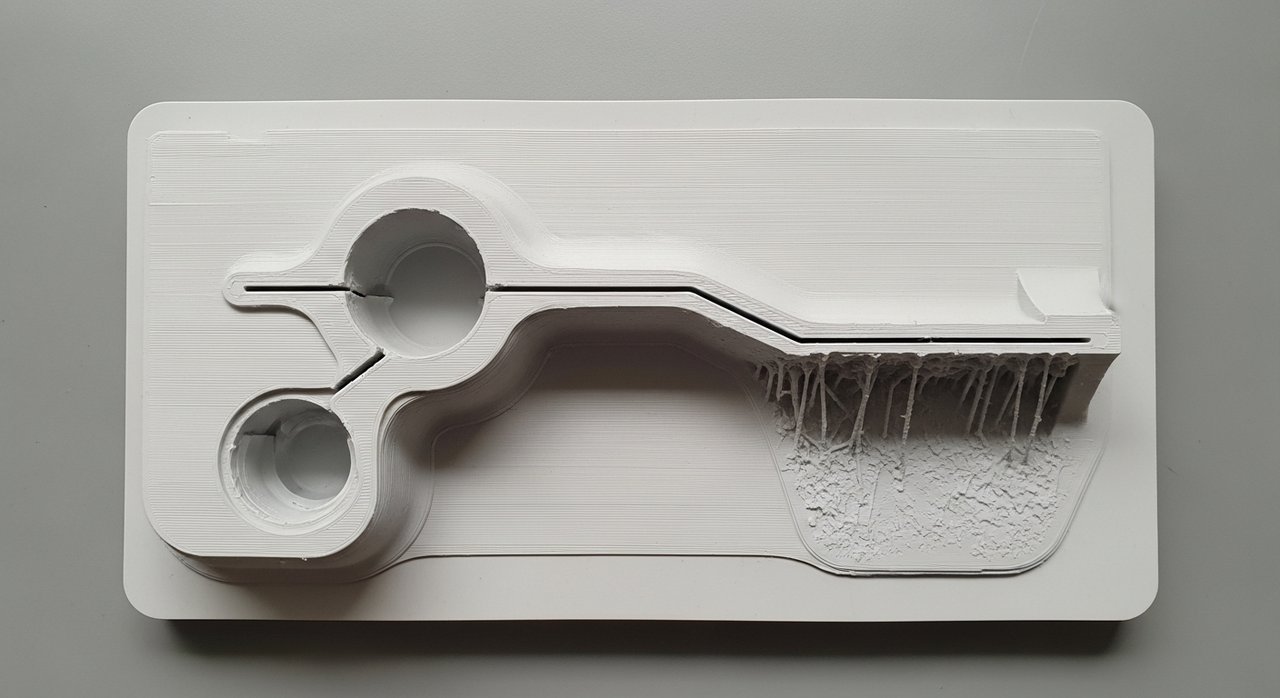

- 자가 지지 각도(Self-supporting Angle): 서포트(지지대) 사용을 최소화하기 위해 경사각을 조절해야 합니다. 일반적으로 수평 기준 일정 각도 이하의 오버행 구조는 무너지기 쉬우므로 모델링 수정이 필요합니다.

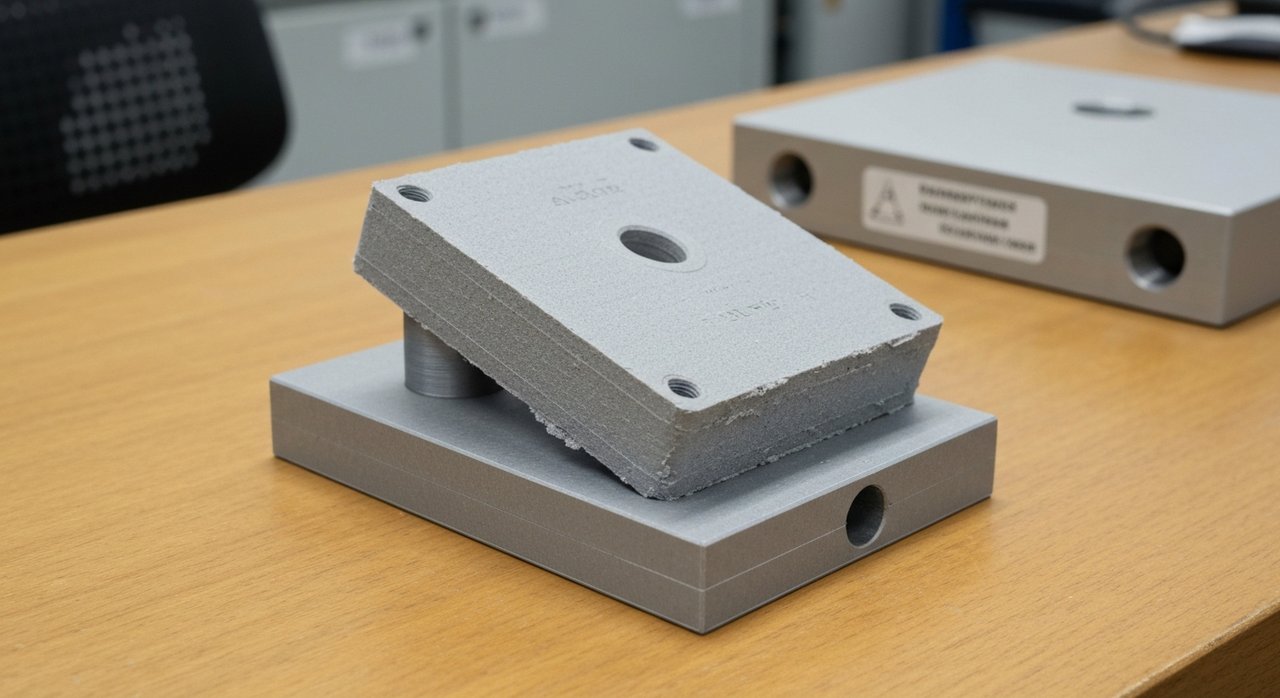

- 적층 방향(Build Orientation): 파트가 쌓이는 방향에 따라 표면 거칠기와 기계적 이방성(방향에 따른 강도 차이)이 결정됩니다. 강도가 필요한 방향을 고려하여 출력 자세를 설정해야 합니다.
- 최소 벽 두께(Wall Thickness): 열수축으로 인한 변형이나 구조적 붕괴를 막기 위해 공정과 소재별로 권장되는 최소 벽 두께를 확보해야 합니다.
이처럼 원본 데이터를 제조 관점에 맞게 보완하는 과정이 누락되면 시간과 재료의 낭비로 이어집니다. 구체적인 실패 원인과 대책은 3D 프린터 모델링 사이트 파일 그대로 출력하면 안 되는 이유를 통해 상세히 파악할 수 있습니다.
성공적인 3D프린팅을 위한 공정, 소재, 후처리 단계별 준비
공정과 소재의 유기적인 선택
ASTM F2792 표준은 적층제조 공정을 크게 7가지 계열로 분류합니다. 대표적으로 액조 광중합(Vat Photopolymerization, 예: SLA), 분말 베드 융융 결합(Powder Bed Fusion, 예: SLS, MJF) 등이 있습니다. 각 공정은 사용하는 소재의 물성과 최종 결과물의 품질에 결정적인 영향을 미칩니다.
예를 들어 정밀한 치수와 매끄러운 표면이 중요하다면 광경화 레진을 사용하는 SLA 방식이 적합하며, 우수한 기계적 강도와 내열성이 요구되는 기능성 부품이라면 나일론 분말을 사용하는 SLS나 MJF 방식이 유리합니다. 파일의 형상적 특징과 사용 목적에 맞춰 공정과 소재를 매칭하는 단계적 접근이 필요합니다. 이에 대한 체계적인 기준은 3D 프린팅 출력 전 필수 준비 단계: 파일, 공정, 소재 선택 가이드에서 다루고 있습니다.
후처리 공정의 사전 계획
3D프린터에서 출력이 완료된 직후의 상태를 그대로 사용하는 경우는 드뭅니다. 글로벌 3D 프린팅 플랫폼인 툴킷 자료에 따르면, 후처리는 제품의 완성도를 결정짓는 핵심 단계입니다. 후처리는 크게 물리적 방식과 화학적 방식으로 나뉩니다.
- 물리적 후처리: 서포트 제거 후 사포질(Sanding)이나 샌드블라스팅(Blasting)을 통해 표면의 적층 결을 정리하는 방식입니다.
- 화학적 후처리: 화학 용제를 기화시켜 표면을 미세하게 녹여내는 화학적 증기 평탄화(Vapor Smoothing) 등을 통해 광택을 내고 기밀성을 높입니다.
- 열적 후처리: 고분자 부품의 경우 어닐링(Annealing) 공정을 거쳐 내부 잔류 응력을 제거하고 기계적 성질을 강화하기도 합니다.
이러한 후처리 공정은 부품의 최종 치수에 미세한 변화를 줄 수 있으므로, 모델링 단계에서 미리 공차를 반영하여 설계해야 치수 불량을 예방할 수 있습니다.
자주 묻는 질문
Q. 3D 프린터 모델링 사이트에서 받은 STL 파일의 오류를 어떻게 확인하나요?
A. STL 파일은 삼각형 메쉬로 표면을 표현하기 때문에 깨진 면이나 열린 틈새가 발생하기 쉽습니다. 슬라이싱 소프트웨어나 메쉬 검사 도구를 활용하여 비매니폴드(Non-manifold) 에러나 뒤집힌 법선(Normal) 벡터를 점검하는 것이 좋습니다.
Q. 서포트(지지대)를 줄이려면 모델링을 어떻게 수정해야 하나요?
A. 자가 지지 각도(Self-supporting angle)를 고려하여 설계해야 합니다. 일반적으로 수평 기준 45도 이상의 경사각을 유지하도록 모델의 형상을 변경하거나, 적층 방향을 최적화하면 서포트 사용량을 크게 줄일 수 있습니다.
Q. 출력물의 강도를 높이기 위한 후처리 방법이 있나요?
A. 고분자 소재의 경우 열적 후처리인 어닐링(Annealing)을 통해 내부 응력을 제거하고 기계적 성질을 개선할 수 있습니다. 다만 열처리 과정에서 치수 변형이 발생할 수 있으므로 정밀한 온도 제어가 필요합니다.
검증에 참고한 자료
- ASTM F2792 - Standard Terminology for Additive Manufacturing Technologies, ASTM International (https://www.astm.org/f2792-12a.html)
- Design for Additive Manufacturing (DfAM) Guide, TWI (https://www.twi-global.com/technical-knowledge/faqs/what-is-design-for-additive-manufacturing)
- Additive Manufacturing File Format (AMF) Standard, ISO/ASTM 52915 (https://www.iso.org/standard/67468.html)
- Best Practices for 3D Printing Post-Processing, Sculpteo (https://www.sculpteo.com/en/3d-learning-hub/best-practices/post-processing-3d-printing/)
