2026년 7월 21일 · 금속 적층제조 연구
노스웨스턴대 타오 선 교수 주도 공동 연구팀이 금속 3D프린팅 중 용융풀 안의 원자 배열 변화를 실시간 X선으로 추적했다. 맞춤형 와이어 레이저 DED 장비에서 니켈계 초합금 Inconel 718, 316L 스테인리스강, 순니켈이 녹고 굳는 순간을 관찰한 결과다. Nature Communications 원문
핵심은 금속이 굳은 뒤가 아니라 아직 액체일 때다. 용융 금속은 완전히 무질서한 상태가 아니었고, 이미 작은 원자 집단을 이루고 있었다. 이 배열이 어떤 결정립이 생기는지에 영향을 준다는 직접 근거가 나왔다.
편집자 고지: 본문의 세 이미지는 연구 원리와 검증 흐름을 설명하는 비식별 재현·개념 시각화다. 노스웨스턴대, 아르곤국립연구소 또는 논문의 실제 사진과 도판이 아니다.
굳은 뒤가 아니라 녹는 순간을 봤다
이번 장비는 금속 와이어를 공급하고 레이저로 녹여 쌓는 와이어 레이저 직접에너지증착(DED) 방식이다. 연구팀은 프린터 옆에 대형 가속기에서 만든 강한 빛을 쓰는 싱크로트론 고에너지 X선 계측계를 결합했다. 출력이 진행되는 동안 한 위치의 용융풀을 계속 읽는 오페란도 관찰이다.
논문에 따르면 개별 회절 패턴의 노출 시간은 3밀리초였다. 연구팀은 이 산란 신호를 원자쌍분포함수로 바꿔 원자 사이 거리와 배열을 추정했다. 여기서 PDF는 문서 파일이 아니라 원자 간 거리 분포를 뜻한다.
완성 시편을 잘라 현미경으로 보는 사후 분석만으로는 “왜 이런 결정립이 생겼는가”를 거꾸로 추정해야 한다. 이번에는 녹은 상태에서 시작해 굳는 방향으로 변화를 따라갔다는 점이 다르다. 노스웨스턴대 연구 발표
냉각속도만으로 못 풀던 결정립
금속이 굳을 때 어떤 조직이 생기는지는 보통 냉각속도와 고체·액체 경계의 온도구배로 설명한다. 그런데 금속 3D프린팅에서는 길게 자란 기둥 모양 결정립이 예상되는 조건에서도 작고 고른 등축 결정립이 국부적으로 나타났다. 기존 모델과 맞지 않는 비정상 주상정-등축정 전이다.
연구팀이 본 용융풀에는 짧고 중간 거리에서 질서를 이룬 원자 집단이 함께 존재했다. 온도구배가 완만해지고 용융풀의 국부 소용돌이 흐름이 작용하는 곳에서는 일부 중간 범위 원자 집단이 선택적으로 풀리고 재배열됐다. 연구팀은 이 과정이 서로 거울처럼 맞물린 내부 경계인 쌍정 경계를 가진 작은 결정핵으로 이어졌을 가능성을 제시했다.

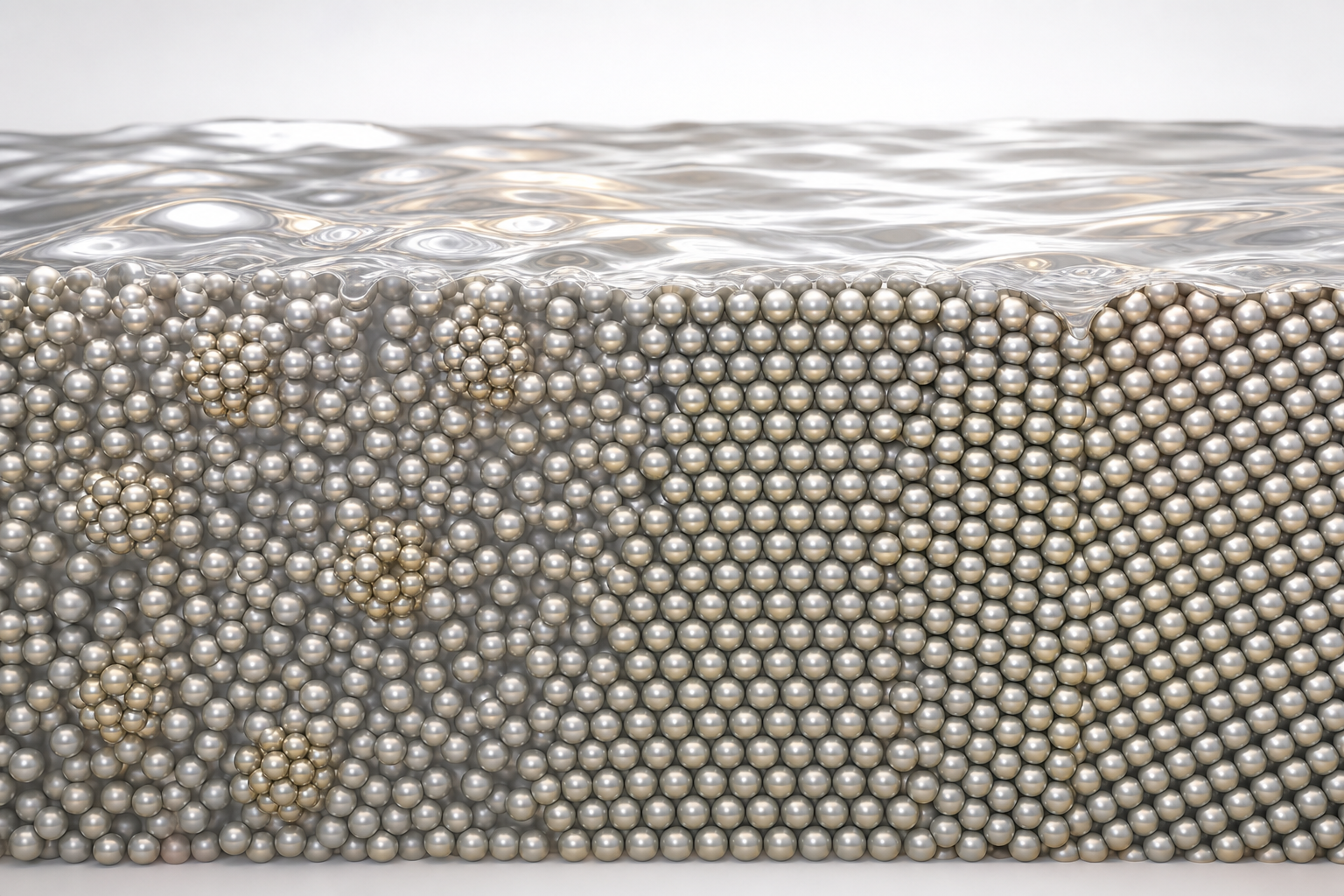

아래 이미지는 X선 산란 결과를 이해하기 위한 개념 시각화다. 실제 실험은 구슬 모양 원자를 촬영한 것이 아니라 산란 패턴과 시뮬레이션으로 원자 질서를 분석했다.
세 재료를 봤지만 범위는 같지 않다
오페란도 측정에는 Inconel 718, 316L 스테인리스강, 순니켈이 포함됐다. 세 재료에서 액체 원자 질서를 읽을 수 있다는 단서는 확인했지만, 비정상 결정립 전이를 만드는 상세 공정 지도는 Inconel 718에 집중됐다.
싱크로트론 안에서 진행한 실시간 측정도 대부분 한 줄을 쌓는 단일 트랙 실험이었다. 연구팀은 별도 장비로 벌크 Inconel 718 시편을 만들어 같은 조직이 여러 트랙에서 반복되는지 확인했다. 비정상 전이는 다시 나타났지만 그 영역은 단일 트랙보다 작았다.
형상이 커지고 트랙끼리 열을 주고받으면 용융풀 조건도 달라진다는 뜻이다. 따라서 이번 결과를 모든 합금과 부품 형상에서 같은 결정립이 생긴다는 보증으로 읽을 수는 없다. 논문은 완성 부품의 인장강도나 피로수명이 얼마나 늘었다는 보편 수치도 제시하지 않았다.
아직 자동 품질제어는 아니다
‘실시간 X선 관찰’과 ‘실시간 공정 제어’ 사이에는 단계가 남아 있다. 이번 실험에서 X선 결과가 프린터의 레이저 출력이나 와이어 공급을 자동으로 바꾸지는 않았다. 측정, 판단, 조건 변경, 완성품 물성 확인이 하나로 연결된 폐쇄루프 시연이 아니다.
연구팀도 다음 목표를 액체 원자 구조와 최종 물성을 잇는 데이터베이스, 가정을 줄인 원자 배열 복원법, 그리고 향후 피드백 제어로 구분했다. 노스웨스턴대 발표의 “실현된다면”이라는 조건이 중요한 이유다.
현재 용융풀 신호에서 결함을 찾는 센서 연구와 장비가 실제로 고치는 단계의 차이는 금속 3D프린팅 결함 탐지와 자동 재용융의 현재 수준에서도 확인할 수 있다. 이번 연구는 결함을 분류하는 대신, 금속이 굳기 전 조직 형성의 원인을 한 단계 더 안쪽에서 본 연구다.
공정 모델에 변수가 하나 늘었다
이번 연구가 바꾼 질문은 분명하다. 금속 3D프린팅의 결정립을 예측할 때 냉각속도와 온도구배만 볼 것이 아니라, 굳기 전 액체 금속의 원자 질서와 용융풀 흐름도 함께 봐야 한다.
다음 분기점은 이 원리를 더 많은 합금과 실제 형상에서 반복하고, 대형 싱크로트론 밖에서도 읽을 수 있는 계측법으로 옮긴 뒤, 공정조건 변경과 부품 물성 개선까지 같은 실험에서 연결하는 것이다. 그때 비로소 ‘관찰’이 ‘품질제어’로 넘어간다.
연구 결과와 실제 부품 제작 조건은 구분해야 한다
금속 부품 제작을 검토할 때는 공정 이름만 정하지 말고 합금, 형상, 적층 방향, 열처리와 검사 조건을 함께 지정해야 한다. 출력 뒤에도 남는 품질 단계는 금속 3D프린팅 후처리와 검사 흐름에서 확인할 수 있고, 준비된 도면이나 3D 데이터가 있다면 실제 제작 가능성과 견적을 검토할 수 있다.
확인한 자료
- Gao, L., Mumm, K., Ren, Z. et al., 2026년 5월 22일 공개·7월 21일 최종판. Operando X-ray scattering reveals ordering-mediated solidification in additive manufacturing, Nature Communications 17, 6757.
- Northwestern Engineering, 2026년 7월 21일. Atomic Structure Insights Improve Metal 3D Printing Control.
