📌 이 글의 핵심 3가지
- 공정 및 설계(DfAM)의 영향: 기하학적 복잡성과 출력 방향은 빌드 시간과 서포트 양을 결정하여 전체 견적에 직접적인 영향을 미칩니다.
- 소재와 후처리의 비용 비중: 재료의 활용률과 수작업이 필요한 후처리 공정은 전체 제작 비용을 좌우하는 핵심 변수입니다.
- 체계적인 의사결정 필요성: 생산 수량과 사용 환경에 맞는 공정을 선택하고, 사전 파일 검토를 거쳐야 불필요한 지출을 막을 수 있습니다.
시제품 제작이나 부품 양산을 위해 3D 프린팅 견적을 요청해 보면, 동일한 도면임에도 불구하고 조건에 따라 금액 차이가 크게 발생하는 것을 경험하게 됩니다. 단순히 장비를 가동하는 비용 외에 어떤 요소들이 최종 비용을 결정하는지 이해하는 것은 제조 예산을 수립할 때 매우 중요합니다.
적층 제조 기술은 전통적인 절삭 가공과 비용 발생 구조가 완전히 다릅니다. 형상의 복잡성, 생산 수량, 선택한 소재, 그리고 표면을 다듬는 후처리 단계까지 다양한 변수가 유기적으로 연결되어 있습니다. 합리적인 비용으로 원하는 품질의 결과물을 얻기 위해 반드시 알아야 할 핵심 비용 결정 요인과 실무 체크리스트를 정리합니다.
3D 프린팅 견적은 어떤 기준으로 결정되나요?
적층 제조(AM) 공정의 표준 분류와 비용 구조
국제 표준 기구인 ASTM에서는 적층 제조 기술을 총 7가지 카테고리로 분류하고 있습니다. (출처: ASTM F2792 - 12a Standard Terminology for Additive Manufacturing Technologies) 이 표준 분류 체계는 각 기술 방식이 가진 고유의 제약 조건과 비용 구조를 이해하는 출발점이 됩니다. 광경화 수지 조조 방식(SLA), 재료 압출 방식(FDM), 분말 소결 방식(SLS/MJF) 등 어떤 방식을 선택하느냐에 따라 장비 감가상각비 and 초기 세팅 비용이 다르게 책정됩니다.
📖 적층 제조 (Additive Manufacturing)
3차원 모델 데이터를 기반으로 소재를 층층이 쌓아 올려(적층) 물리적인 형상을 만들어내는 제조 공정을 의미합니다. 전통적인 절삭 가공(Subtractive Manufacturing)과 대비되는 개념입니다.
장비 가동 시간(Build Time)과 소재 활용률
산업용 3D 프린터를 사용할 때 가장 큰 비용 동인 중 하나는 바로 '장비 가동 시간(Build Time)'입니다. 장비가 작동하는 시간 동안 발생하는 오버헤드 비용이 견적의 상당 부분을 차지하기 때문입니다. 또한, 사용되는 소재의 단가뿐만 아니라 출력을 진행하면서 발생하는 소재의 활용률과 폐기율도 비용에 영향을 미칩니다. (출처: Additive Manufacturing Cost Estimation: A Review) 예를 들어 분말 기반 공정에서는 출력 후 남은 분말을 재사용하는 비율에 따라 실질적인 재료비가 달라집니다.
형상과 설계(DfAM)가 비용에 미치는 영향은 무엇인가요?
기하학적 복잡성과 서포트 구조의 관계
적층 제조를 위한 설계, 즉 DfAM(Design for Additive Manufacturing) 가이드에 따르면 제품의 기하학적 복잡성은 빌드 시간과 서포트(지지대) 소재의 양에 직접적인 영향을 줍니다. (출처: Design for Additive Manufacturing (DfAM) Guide) 절삭 가공에서는 구현하기 어려운 복잡한 형상도 3D 프린팅으로는 제작이 가능하지만, 공중에 떠 있는 형상을 지지하기 위해 서포트가 과도하게 생성되면 그만큼 원료가 낭비되고 출력 시간도 늘어나 견적이 상승하게 됩니다.
따라서 설계 단계에서부터 서포트 생성을 최소화할 수 있도록 경사각을 조절하는 등의 DfAM 최적화가 필요합니다. 세부적인 설계 팁과 공정 선택 기준은 관련 기술 가이드 및 설계 지침을 통해 확인할 수 있습니다.
파트 배치 방향(Orientation)과 표면 품질

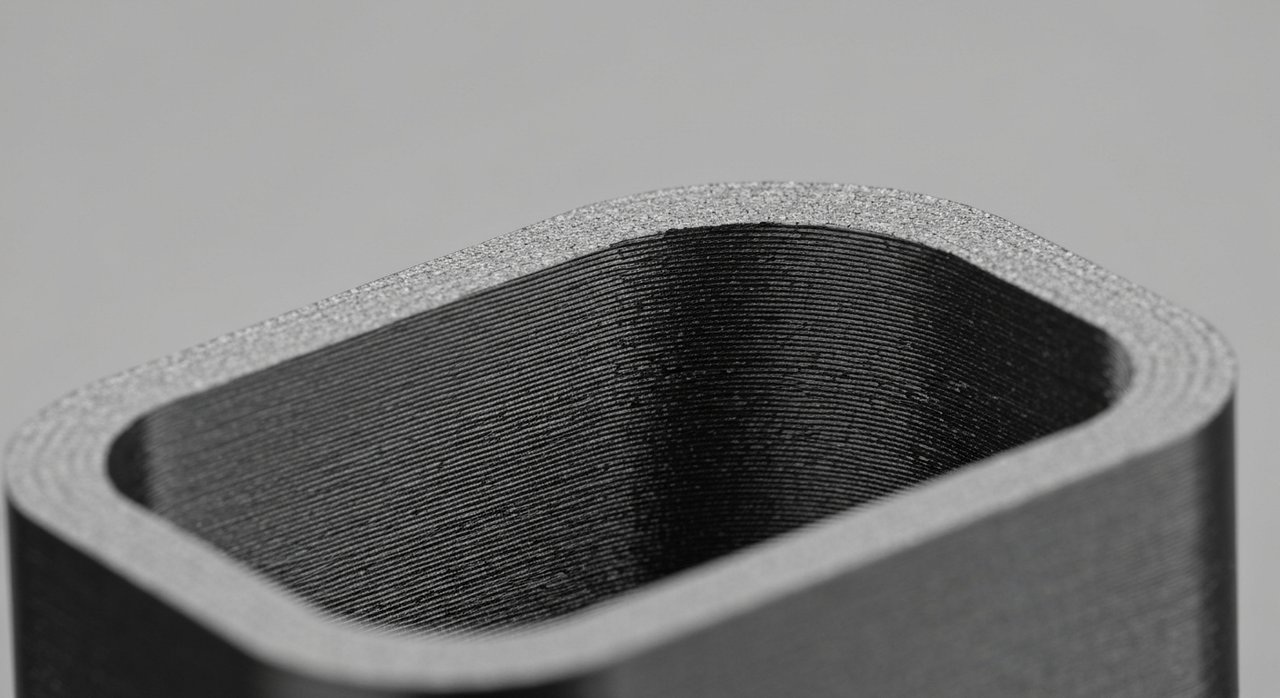

챔버 내부에서 부품을 어떤 방향으로 배치하여 출력할 것인가(Orientation) 역시 중요한 결정 요인입니다. 배치 방향은 적층 면의 결(표면 조도)을 결정할 뿐만 아니라, 힘을 받는 방향에 따른 기계적 이방성(Anisotropy)에도 영향을 미칩니다. (출처: Design for Additive Manufacturing (DfAM) Guide) 높이가 높게 배치될수록 레이어를 더 많이 쌓아야 하므로 출력 시간이 길어지고, 이는 곧 견적 상승으로 이어집니다. 품질과 비용의 균형을 맞추기 위해서는 최적의 배치 방향을 설정하는 노하우가 필요합니다.
수량과 소재, 후처리는 견적을 어떻게 바꿀까요?
생산 수량에 따른 경제성 평가
생산하고자 하는 수량은 특정 적층 제조 공정의 경제적 타당성을 판단하는 기준이 됩니다. (출처: Selecting the Right Additive Manufacturing Process) 단 한 개의 시제품을 만들 때는 초기 툴링 비용이 없는 FDM이나 SLA 방식이 유리하지만, 소량 양산을 진행할 때는 한 번의 빌드 챔버 안에 여러 부품을 배치하여 동시에 출력할 수 있는 SLS나 MJF 방식이 시간과 비용 측면에서 경제적일 수 있습니다.
이러한 소량 다품종 양산 단계에서의 공정 선택 전략은 관련 기술 자료 및 제조업 실무 가이드를 참고하면 실무적인 힌트를 얻을 수 있습니다.
후처리 공정과 수작업 노동력의 변수
후처리(Post-processing)는 전체 제작 비용에서 매우 큰 비중을 차지합니다. (출처: Additive Manufacturing Cost Estimation: A Review) 후처리에 요구되는 작업 수준은 선택한 3D 프린터 기술 방식에 따라 크게 달라집니다. (출처: Guidelines for Post-Processing Additive Manufactured Parts)
예를 들어, 금속이나 고정밀 수지 출력물의 경우 서포트를 제거하기 위해 작업자가 직접 도구를 사용해 떼어내고 다듬는 수작업 노동력이 필요하며, 이는 형상의 복잡성에 따라 가변적인 비용 요인이 됩니다. 또한, 높은 수준의 표면 조도를 얻기 위해 추가적인 샌딩, 화학적 에칭, 또는 2차 정밀 기계 가공을 거쳐야 한다면 리드 타임과 견적이 함께 증가하게 됩니다. (출처: Guidelines for Post-Processing Additive Manufactured Parts)
실패 없는 출력을 위한 실무 체크리스트
견적 요청 전 반드시 확인해야 할 4가지 단계
불필요한 견적 수정 과정을 줄이고 예산을 최적화하기 위해, 출력을 의뢰하기 전 아래 체크리스트를 점검해 보는 것이 좋습니다.
- 데이터 검증: 3D 모델링 파일에 깨진 면이나 얇은 벽(Wall thickness)이 없는지 확인합니다. 오픈소스 기반의 3D 프린터 모델링 사이트에서 다운로드한 파일의 경우, 간혹 슬라이싱 과정에서 오류를 일으키는 메쉬 데이터가 있을 수 있으므로 사전 검수가 필수적입니다.
- 소재와 환경의 정합성: 부품이 실제 사용될 환경(온도, 하중, 화학 물질 노출 여부 등)을 고려하여 적절한 물성을 가진 소재를 선택했는지 검토합니다. (출처: Selecting the Right Additive Manufacturing Process)
- 후처리 수준 정의: 단순 기능 검증용 시제품인지, 겉으로 드러나는 외관 부품인지에 따라 표면 마감 수준을 명확히 정의합니다. 불필요한 고광택 도색이나 정밀 샌딩을 제외하는 것만으로도 비용을 낮출 수 있습니다.
- 품질 보증 프로토콜 확인: 산업 분야(예: 의료, 항공우주, 자동차 등)에 따라 요구되는 치수 정밀도와 품질 검사 기준이 다르므로, 해당 공정이 요구 사양을 충족할 수 있는지 사전에 조율해야 합니다. (출처: Selecting the Right Additive Manufacturing Process)
❓ 자주 묻는 질문
Q. 3D 프린팅 견적을 낮추기 위한 가장 효과적인 설계 방법은 무엇인가요?
A. 부품 내부를 완전히 채우지 않고 격자 구조(Lattice)나 내부를 비우는 쉘(Shell) 구조로 설계하면 재료 소모량과 출력 시간을 크게 줄일 수 있습니다. 또한, 서포트가 생성되는 각도(보통 45도 이하)를 피해 자립형(Self-supporting) 구조로 설계하는 DfAM 기법을 적용하는 것이 효과적입니다.
Q. 소재 선택 시 비용 외에 어떤 점을 고려해야 하나요?
A. 부품이 장착될 장비의 작동 온도, 인장 강도 및 충격 강도 요구치, 그리고 야외 노출 시 UV 저항성 등을 종합적으로 고려해야 합니다. 단순히 저렴한 소재를 선택했다가 실제 작동 환경에서 부품이 파손되면 재제작으로 인해 더 큰 비용이 발생할 수 있습니다.
Q. 후처리 가공을 생략하면 비용이 많이 절감되나요?
A. 네, 그렇습니다. 특히 금속이나 고정밀 수지 출력물의 경우 서포트 제거 및 표면 샌딩에 들어가는 수작업 공임비의 비중이 높습니다. 외관 품질이 중요하지 않은 내부 기능성 부품이라면 기본 서포트만 제거한 상태로 납품받는 것이 비용을 절감하는 좋은 방법입니다.
결과적으로 3D 프린팅의 견적은 단순한 무게나 크기 계산을 넘어, 설계의 최적화 수준과 공정의 특성, 그리고 후처리에 투입되는 공임에 의해 결정됩니다. 프로젝트의 목적에 맞는 적절한 타협점을 찾고 실무 체크리스트를 적용해 나간다면, 품질을 타협하지 않으면서도 제조 예산을 효율적으로 관리할 수 있을 것입니다.
