핵심 요약
1. TPU는 뛰어난 연신율과 에너지 흡수력을 가져 소프트 로봇 그리퍼 제작에 핵심적인 탄성 소재입니다.
2. 출력 속도와 적층 방향에 따른 이방성, 그리고 100°C 이하의 열적 안정성 한계를 고려하여 설계해야 합니다.
3. ASTM F3413 표준을 바탕으로 경도와 마찰 계수를 검증하는 것이 성공적인 부품 제작의 기준이 됩니다.

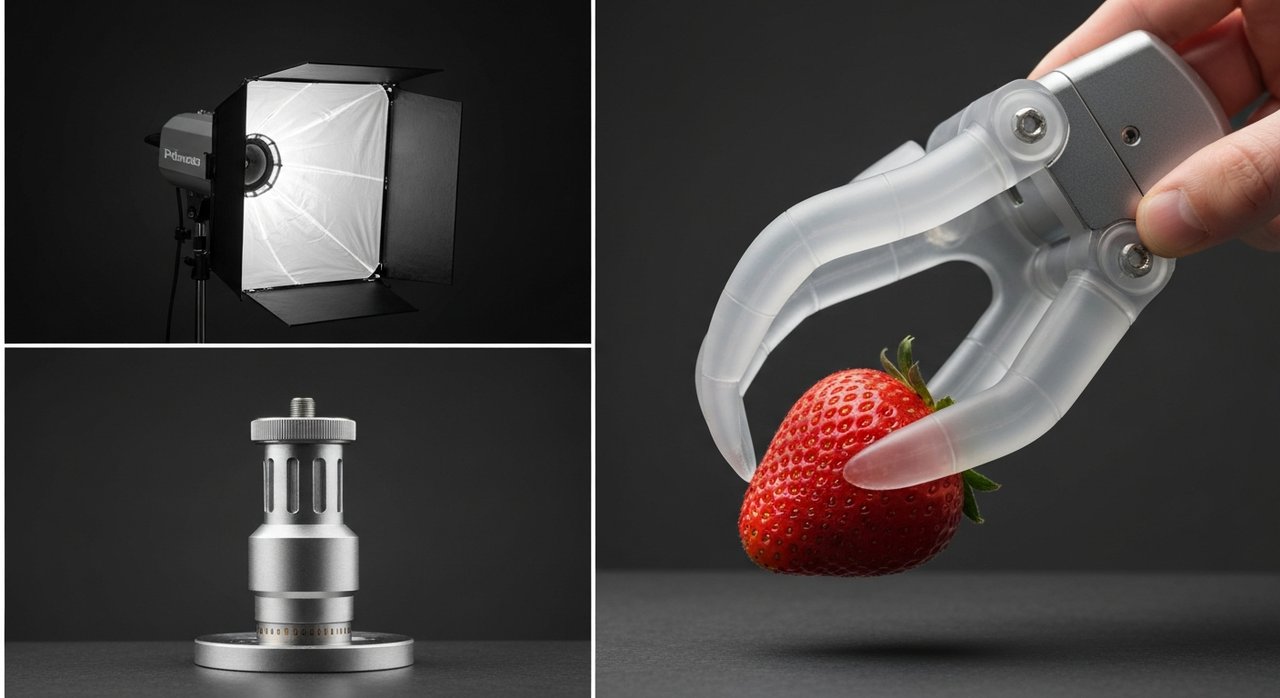

최근 로봇 공학 분야에서는 단단한 금속 집게 대신, 사람의 손처럼 부드럽게 물건을 감싸 쥐는 '소프트 로봇 그리퍼' 연구가 활발합니다. 부서지기 쉬운 과일이나 모양이 불규칙한 물체를 안전하게 다루기 위해서는 그리퍼 자체에 유연성과 탄성이 필요하기 때문입니다. 이러한 유연한 부품을 신속하고 정교하게 제작하기 위해 최근 3d 프린팅 기술이 적극적으로 도입되고 있습니다.
특히 탄성중합체 소재인 TPU(열가소성 폴리우레탄)는 유연성과 내구성을 동시에 갖추어 소프트 로보틱스의 핵심 소재로 주목받고 있습니다. 하지만 일반적인 플라스틱 소재와 달리, 고무와 유사한 성질을 가진 TPU를 3d 프린터로 출력할 때는 소재 특유의 물리적 한계와 공정 변수를 정확히 이해해야만 원하는 작동 성능을 얻을 수 있습니다.
정의
TPU(Thermoplastic Polyurethane, 열가소성 폴리우레탄)란 고무의 탄성과 플라스틱의 가공성을 동시에 지닌 고분자 물질로, 열을 가해 재성형이 가능하며 마모와 충격에 강한 특성을 가진 탄성 소재입니다.
유연한 로봇 그리퍼 제작에 TPU가 선택되는 이유는 무엇인가요?
뛰어난 연신율과 에너지 흡수 능력
TPU 소재는 파단 연신율(Elongation at break)이 매우 높고, 외부에서 가해지는 충격을 효과적으로 흡수하는 능력을 가지고 있습니다. (출처: Thermoplastic Polyurethane (TPU) in Additive Manufacturing: A Review of Mechanical Properties and Processing Parameters) 이러한 높은 연신율 덕분에 그리퍼가 반복적으로 구부러지고 펴지는 동작을 수행해도 쉽게 찢어지거나 영구 변형되지 않습니다. 물체를 쥘 때 발생하는 충격을 스스로 흡수하여 대상물에 가해지는 압력을 분산시키는 역할도 합니다.
쇼어 경도(Shore Hardness)와 마찰력의 조절
소프트 로봇 그리퍼가 물체를 미끄러러짐 없이 단단히 고정하기 위해서는 적절한 마찰력이 필수적입니다. TPU의 쇼어 경도는 그리퍼 손가락의 움켜쥐는 힘과 접촉 마찰력에 직접적인 영향을 미칩니다. (출처: Design for Additive Manufacturing: Soft Robotics and Flexible Grippers) 또한, 3d프린팅 공정 중 표면 조도를 어떻게 제어하느냐에 따라 물체와 닿는 면의 마찰 계수가 달라지므로, 용도에 맞는 경도 선정과 표면 설계가 중요합니다.
TPU 3D 프린팅 시 반드시 고려해야 할 물성 한계는 무엇인가요?
출력 방향에 따른 이방성(Anisotropy)과 적층 속도
FDM/FFF 방식의 3d프린터를 사용하여 TPU를 출력할 때, 적층 방향에 따라 기계적 강도가 달라지는 이방성 문제가 발생하기 쉽습니다. 연구에 따르면 TPU 출력물의 기계적 이방성은 레이어 간의 접착력과 출력 속도에 크게 의존합니다. (출처: Thermoplastic Polyurethane (TPU) in Additive Manufacturing: A Review of Mechanical Properties and Processing Parameters) 노즐이 지나가는 속도가 너무 빠르거나 온도가 맞지 않으면 층간 결합이 약해져, 그리퍼가 구부러질 때 적층 단면을 따라 갈라지는 현상이 발생할 수 있습니다.
열적 안정성의 한계와 후처리 제약
TPU는 열에 취약한 편입니다. 구조적 하중을 견뎌야 하는 어플리케이션에서 TPU 부품의 열적 안정성은 일반적으로 100°C 미만으로 제한됩니다. (출처: Thermoplastic Polyurethane (TPU) in Additive Manufacturing: A Review of Mechanical Properties and Processing Parameters) 따라서 고온 환경에서 작동하는 로봇 시스템에는 적용하기 어렵습니다. 또한 화학적 내성이 강해 화학 약품을 이용한 표면 훈증이나 녹이는 방식의 후처리가 어렵기 때문에, 서포트 제거 후 표면을 다듬는 작업은 주로 기계적인 트리밍이나 물리적인 표면 평탄화 작업으로 제한됩니다. (출처: Design for Additive Manufacturing: Soft Robotics and Flexible Grippers)
성공적인 탄성 부품 출력을 위한 설계 및 표준 검증 방법은?
ASTM F3413 표준에 따른 물성 평가
산업용 로봇 부품으로 사용하기 위해서는 출력물의 신뢰성을 객관적으로 검증해야 합니다. ASTM International에서 제정한 ASTM F3413 표준 사양은 적층 제조로 제작된 고분자 부품의 인장 강도, 연신율, 경도 등을 보고하고 평가하는 표준 방법을 제시합니다. (출처: ASTM F3413 - 22 Standard Specification for Additive Manufacturing - Finished Part Properties - Polymer Materials) 이 표준에 따라 출력 조건(노즐 온도, 레이어 높이, 채우기 밀도 등)을 명확히 기록하고 물성을 테스트해야만 실제 로봇 구동 환경에서 발생할 수 있는 파손 리스크를 최소화할 수 있습니다.
3D 프린터 모델링 사이트 활용과 DfAM 설계 팁
유연한 그리퍼를 설계할 때는 내부 채우기(Infill) 패턴과 밀도를 조절하여 부위별로 유연성을 다르게 만드는 DfAM(적층 제조 특화 설계) 기법이 유용합니다. 다양한 3d 프린터 모델링 사이트에서 제공하는 오픈소스 그리퍼 도면을 참고하면 내부 격자 구조(Lattice)가 유연성에 미치는 영향을 쉽게 파악할 수 있습니다. 다만 상용 부품으로 적용할 때는 단순한 외형 모방을 넘어, 실제 작동 압력과 마찰 조건을 고려한 두께 설계가 병행되어야 합니다.
자주 묻는 질문
Q. TPU 소재로 출력할 때 서포트 제거가 왜 어려운가요?
A. TPU는 탄성이 강하고 질기기 때문에 단단한 플라스틱과 달리 서포트를 떼어낼 때 뜯어지거나 늘어나는 현상이 발생합니다. 따라서 설계 단계에서 서포트가 최소화되도록 각도를 조정하거나, 기계적 트리밍이 용이한 위치에 서포트를 배치해야 합니다.
Q. 그리퍼의 마찰력을 높이려면 표면을 어떻게 처리해야 하나요?
A. TPU는 화학적 내성이 강해 화학적 후가공이 제한적이므로, 출력 시 노즐 경로를 활용해 미세한 패턴을 표면에 직접 형성하거나 적층 높이를 조절하여 물리적인 접촉 면적과 마찰 계수를 제어하는 것이 효과적입니다.
Q. TPU 출력물의 강도와 유연성을 동시에 확보하는 방법은 무엇인가요?
A. 부품의 외벽(Shell) 두께와 내부 채우기(Infill) 밀도를 다르게 설정하는 것입니다. 힘을 받아야 하는 고정부는 벽을 두껍게 하고, 구부러져야 하는 관절부는 내부 밀도를 낮추거나 격자 구조를 적용하면 두 가지 성질을 동시에 구현할 수 있습니다.
탄성 소재를 활용한 적층 제조는 로봇 그리퍼뿐만 아니라 맞춤형 웨어러블 기기, 완충 부품 등 다양한 산업 분야로 확장되고 있습니다. 소재의 이방성과 열적 한계를 정확히 인지하고 표준 규격에 맞춘 설계를 적용한다면, 실제 현장에서 신뢰할 수 있는 고성능 유연 부품을 성공적으로 제작할 수 있을 것입니다.
